DMM 36MX297-ML

36M-Serie

​ Angebot anfordern

  • 36M-Serie Monochrom MIPI CSI-2-Kamera
  • The Imaging Source MIPI CSI-2-Sensor-Platinenanschluss
  • 1/2,9 inch Sony CMOS Pregius IMX297 Sensor
  • 720×540 (0,4 MP), bis 120 fps
  • Pixelgröße: H: 6,9 µm, V: 6,9 µm
  • Global Shutter
  • Triggereingaben
  • Nur 30×30×5.45 mm
  • Spezifikation
  • Dokumentation
  • Downloads
Allgemeines Verhalten
Dynamikbereich 10 bit
Auflösung 720×540 (0,4 MP)
Bildrate 120 fps
Ausgabeformat des Videos 10-Bit Monochrome
Schnittstelle (optisch)
Sensortyp CMOS Pregius
Spezifikation des Sensors ​ Sony IMX297
Shutter Global
Format 1/2,9 inch
Pixelgröße H: 6,9 µm, V: 6,9 µm
Objektivanschluss M12x0.5
Schnittstelle (elektrisch)
Schnittstelle The Imaging Source MIPI CSI-2 Sensor Board Connector
Versorgungsspannung 4,75 VDC bis 5,25 VDC
Stromverbrauch Ca. 185 mA @ 5 VDC
Steuerung der automatischen Blende ​
Trigger ​
I/O ​
Schnittstelle (mechanisch)
Abmessungen H: 30 mm, B: 30 mm, L: 5,45 mm
Gewicht 4 g
Anpassungen
Shutter 1 µs bis 1 s
Verstärkung 0 dB bis 48 dB
Umgebung
Temperatur (Betrieb) -5 °C bis 45 °C
Temperatur (Lagerung) -20 °C bis 60 °C
Luftfeuchtigkeit (Betrieb) 20 % bis 80 % (nicht kondensierend)
Luftfeuchtigkeit (Lagerung) 20 % bis 95 % (nicht kondensierend)
Änderungen sind vorbehalten.

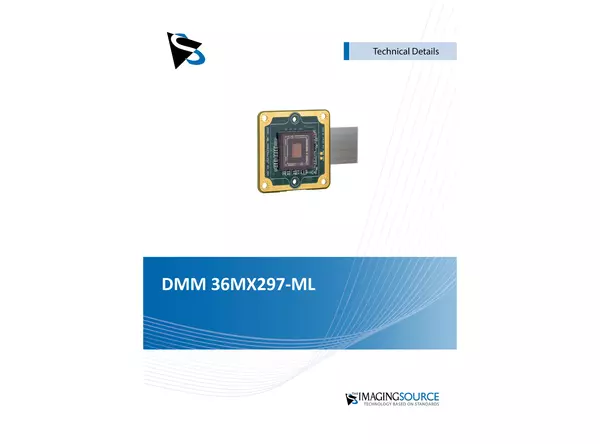

DMM 36MX297-ML Technical Reference Manual
