从 3,314 张图像到一幅太阳图像：为什么全局快门对太阳成像至关重要

拍摄高分辨率太阳图像是一项独特的成像挑战。 与深空摄影不同，太阳光源十分充足，但光线在进入望远镜之前，必须先穿过不断变化的地球大气层。 持续流动的空气会扭曲太阳表面的细微结构，使获得清晰图像变得比想象中更加困难。 为了克服大气湍流带来的影响，天文摄影师通常会拍摄数千张极短曝光时间的图像，并通过称为叠加(Stacking)的技术，从中挑选最清晰的图像进行合成。 由于后续需要将大量短曝光图像精确对齐并合并为最终结果，因此在采集过程中保持准确的图像几何结构至关重要。 而这正是全局快門技术发挥优势的关键所在。

在为全新的 H-alpha 太阳成像系统评估相机方案时，位于德国诺伊马克特(Neumarkt)的 Fritz Weithas 天文台并未仅关注单一规格参数，而是从最终成像质量的角度出发，评估每项相机特性对最终图像所带来的实际贡献。

为什么全局快门如此重要

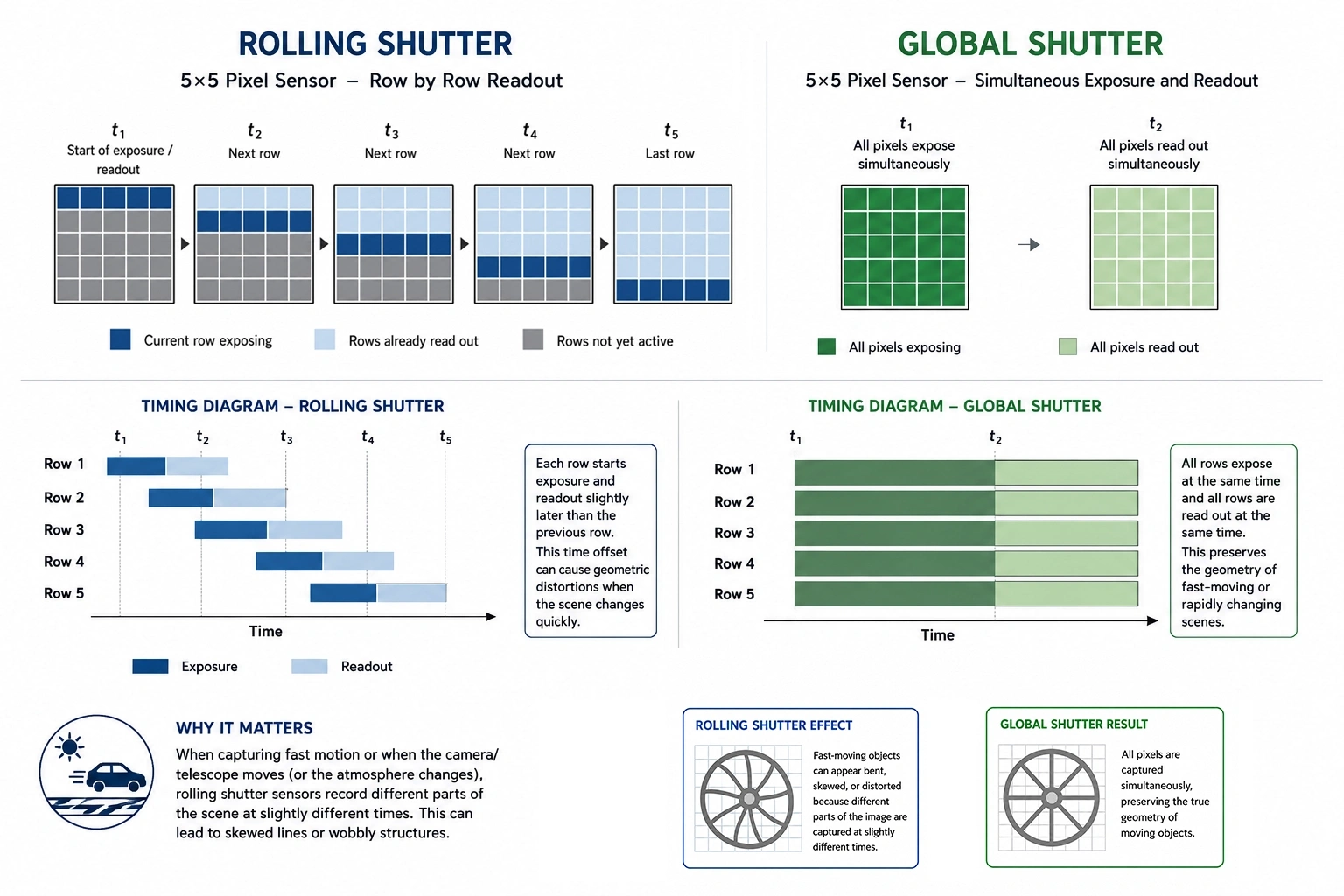

最终，也是决定性的评估因素，在于传感器本身的架构。 卷帘快门传感器采用逐行读取方式，因此常见于深空摄影天文相机。 然而，这种逐行读取方式的缺点在于，当场景快速变化，或图像受到大气湍流影响时，可能产生细微的几何畸变。

相比之下，全局快门能够同时曝光所有像素，从而获得更加一致的图像序列。 这使后续的图像对齐和叠加更加有效，能够更精准地还原太阳表面的细微结构，并最大程度降低大气湍流对最终图像质量的影响。

为应用选择合适的相机

除了全局快门技术之外，天文台还需要一种能够与其全新 Heliostar 76/630 望远镜光学系统相匹配的传感器尺寸。 其目标是在无需进行图像拼接的情况下，完整拍摄整个太阳圆盘。 1.1 英寸传感器提供了所需的视场范围，同时能够充分利用望远镜的完整成像圈，并保留足够的分辨率来展现太阳表面的细微结构。 为了获得最佳成像效果，天文台选择了黑白传感器，以最大化感光灵敏度和图像细节。由于无需使用 Bayer 彩色滤光阵列，黑白传感器能够提供更高的感光效率和最大空间分辨率，特别适合天文图像后期处理工作。

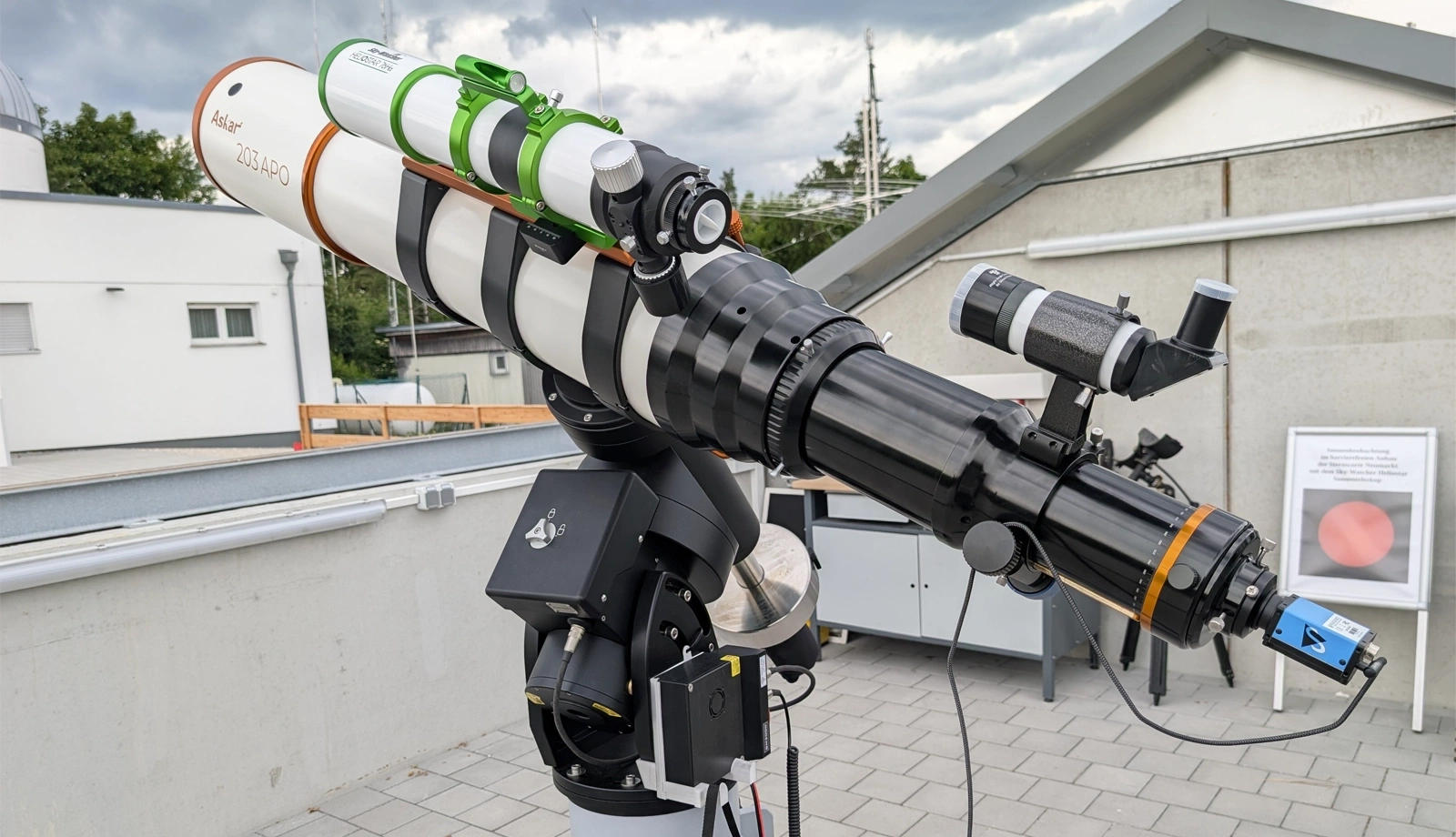

基于上述需求，团队最终选择了 The Imaging Source 的 DMK 38UX541 20 MP 工业相机，其搭载 1.1 英寸 Sony IMX541 黑白传感器，并采用全局快门技术。

从数千张图像到一张最终作品

太阳摄影师之所以会刻意拍摄数千张图像，是因为只有极少数画面能够捕捉到大气状态最稳定的瞬间。 因此，真正的挑战不仅是获取大量数据，而是从数千张图像中筛选出质量最佳的内容。 在天文台首次测试拍摄期间，DMK 38UX541 在仅 85 秒内拍摄了 3,314 张图像，曝光时间仅为 1/4000 秒。

即使在进行叠加处理之前，相机的实时画面便已令人印象深刻。 一位天文台团队成员表示："即使只是显示在显示器上的实时图像，其细节表现也远远超过我们过去使用过的任何相机。"

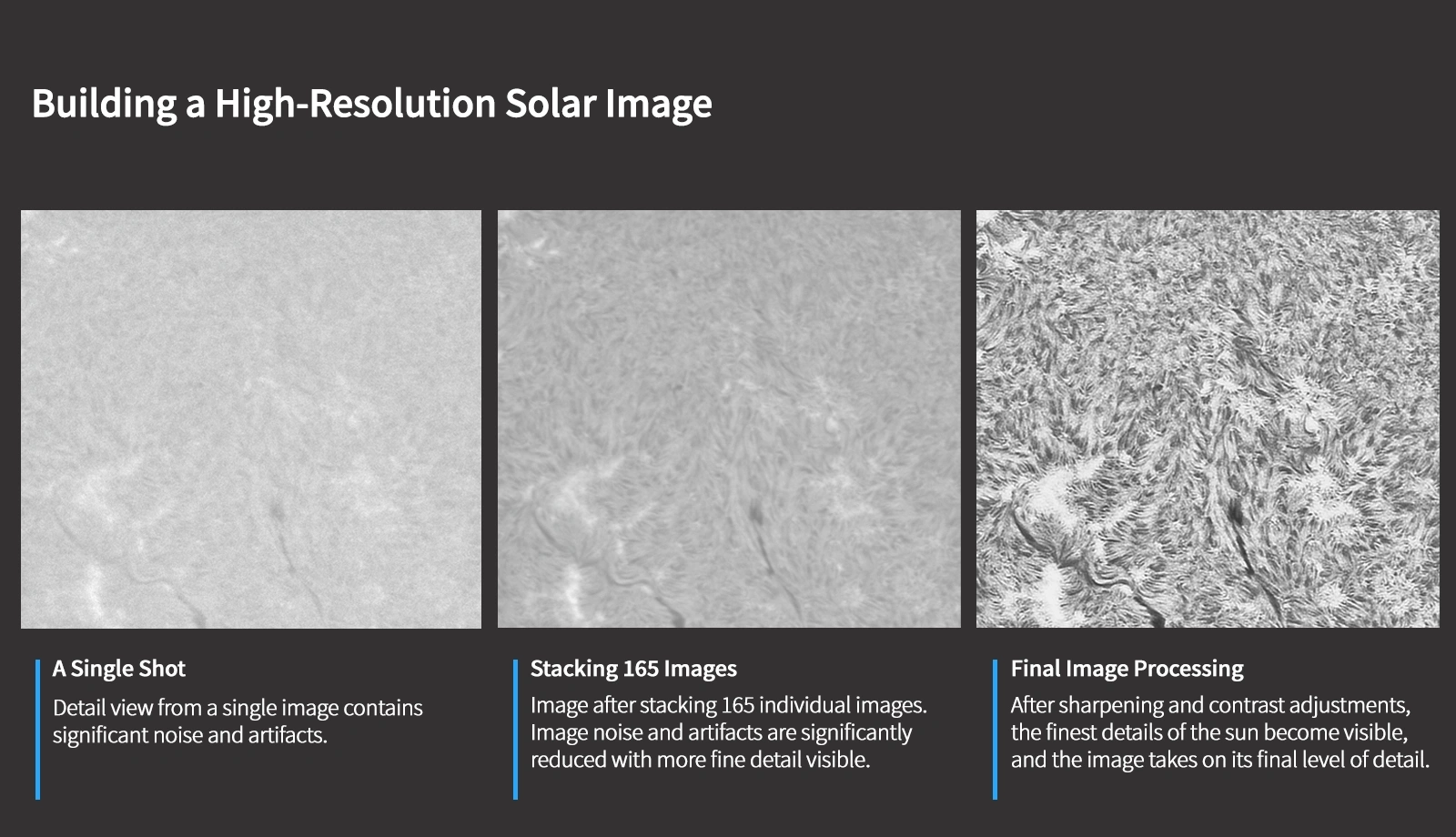

由于大气湍流会持续影响图像清晰度，专业叠加软件会分析整个图像序列，并挑选质量最高的图像进行合成。 在本案例中，最终仅使用约 5% 的图像（165 张）进行叠加。 叠加后的图像能够显著降低噪声，并作为后续锐化与对比度增强处理的基础。 经过这些进一步的图像处理步骤后，最终图像才能完整呈现太阳表面的细微结构。 下图展示了从单张原始图像，到叠加后的中间结果，再到最终完成图像的三个主要处理阶段。

工业成像与科学成像的融合

乍看之下，生产线上的产品检测与太阳摄影似乎毫无关联。 然而，两者的核心目标其实相同：尽可能获取最准确的图像数据。 无论是测量制造零件尺寸，还是观测太阳表面的细微结构，最终图像质量都依赖于相同的关键基础： 精确的传感器时序控制、准确的图像几何结构、高质量的原始图像数据。

Fritz Weithas 天文台的实际经验表明，原本为工业成像应用开发的技术，同样能够在科学观测领域发挥重要价值。 虽然应用场景不同、目标各异，但其本质追求始终一致：从每一个被捕捉到的光子中，获取尽可能多的信息。
