闪光灯与 GP Out 的电气连接

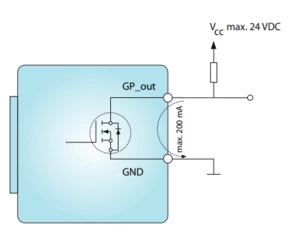

The Imaging Source 相机的闪光灯（Strobe）与 GP Out 的电气连接采用 Open Drain MOSFET。简单来说，它们的工作原理类似于一个开关。因此，输出端并非方波或其他可测量的信号。
请使用上拉电阻将此输出端连接到 Vcc（最大 24 VDC）。请注意，最大漏极电流为 200 mA。
旧款相机的引脚分配信息可以在我们应用说明页面的"Application Notes"部分找到。
33U、37U、38U、33G、37G、38G 系列的引脚分配，也可以在相机对应页面"Documentation"（文档）选项卡下的技术参考手册中找到。

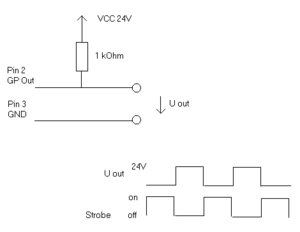

示例连接电路如下：
您所使用的相机型号，其引脚编号可能有所不同。"U out"与"Strobe on off"的对应关系取决于闪光灯极性（如果您的相机支持该功能）。
如有进一步问题，请使用我们的 contact form
