显微镜用相机：如何实现广泛应用

本篇原稿发布于 2016 年 1 月的 Mikroskopie，这篇文章是由 J. Piper 和 M. Torzewski撰写。 原文是由 Ken Liao 分篇翻译成中文： 1、 2、 3、 4、 5、 6、 7、 8、 9、 10 和 11。

如何在技术上实现广泛应用

相机前方的那个明显小孔径让人想起人类收缩的瞳孔或针孔摄影机的孔径。我们也可在这相机内，孔径后方发现搭载自动对焦的变焦透镜系统。制造商表示，透镜系统的焦距在一倍变焦范围内可达5.3 mm，与 35 mm 的小格式影像（AOV: 64°）相符。这样的光学构造（最小入射曈和最短焦距），加上极小型的感光组件，提供最大化的景深效果。藉由松开六角螺钉，内建目镜就可在摄像管内适当地调整，确保成像区域的影像不会产生晕影，且让目镜视点可与内建光学系统的出射曈一样准确。要达到这样的效果，一般来说仅需将目镜往最低位置拉大约 1 cm 就够了。

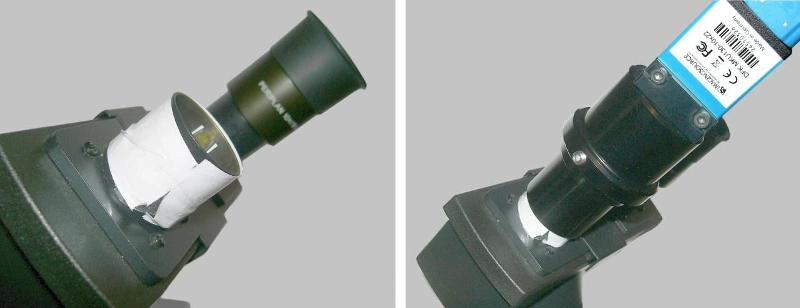

显微镜配有可安装 30mm 光学设备的管子，所以制造商相机内附的目镜和相机组件就可替代现有目镜。但如果显微镜的目镜直径较小，那现有显微镜用相机内附的目镜就无法使用。相机在这种形况下通常会进行调整，以便可以使用在显微镜上。为此，内附目镜会先从相机内拆出，然后没有镜头的摄像管就会被直接嵌在显微镜原有的目镜，或直接插进显微镜的目镜头内。如果需要，也可先将纸张包覆在显微镜的目镜头，摄像管就可牢固地插入显微镜目镜，并避免轴向偏差或倾斜的产生（请见范例─图 3）。

如果目镜的外圈直径比摄像管的内圈直径（33 mm）大，摄像管需被移除。在这种情况下，相机机身就须直接插入显微镜目镜或架在显微镜目镜上（需考虑与出射曈相对的适当距离）。如果必要，用户也可依照适合装置的规格自行制作连接管，因为制造商目前只供应上述摄像管和目镜。

如果是使用三目显微镜（C-mount接口），就可使用内附的C-mount转换器。如此一来，相机、摄像管和目镜就可以牢固地嵌入显微镜的C-mount端口。
