显微镜用相机:可靠且准确的自动对焦

由 TIS Marketing 于 2016年8月20日 发表。

本篇原稿发布于 2016 年 1 月的 Mikroskopie,这篇文章是由 J. PiperM. Torzewski撰写。 原文是由 Ken Liao 分篇翻译成中文: 1234567891011

自动对焦

相机的自动对焦功能以高稳定性和准确度著称。尽管在艰困的环境下,所有实际测试都可准确完成。以目测评估来说,自动对焦的焦距无须额外校正或调整。尽管显微镜的无法将影像准确对焦,但相机广泛的自动对焦调整功能在不需调整物镜焦距的情况下,即可在屏幕上呈现清晰的影像。使用物镜L 32/0.40(长焦距搭配10倍目镜)来对测量的调整范围进行解释。当自动对焦将焦点准确聚集在观测影像中心位置时,尽管自动对焦功能已无法校正屏幕上显示的影像(已无法在显微镜对焦),但显微镜的焦点可往不同方向微调8µm。这意味自动对焦功能在使用10倍目镜情况下,可满足全部16µm的调整范围,这比物镜和目镜在这个测试结合后所能提供的视野观察区域整整大了三倍。

在这种情况下,具有明显边缘柔化的非平面校正物镜(简易的消色差物镜)可用来进行测试,且显微镜可持续对焦样本,或可选择将自动对焦设定对准观测区域的中心或周围(图 12)。尽管手动调整聚焦面,而不调整焦距,选择性自动对焦仍可让人轻易对周围重新对焦和观测屏幕影像上的任一有趣细节。

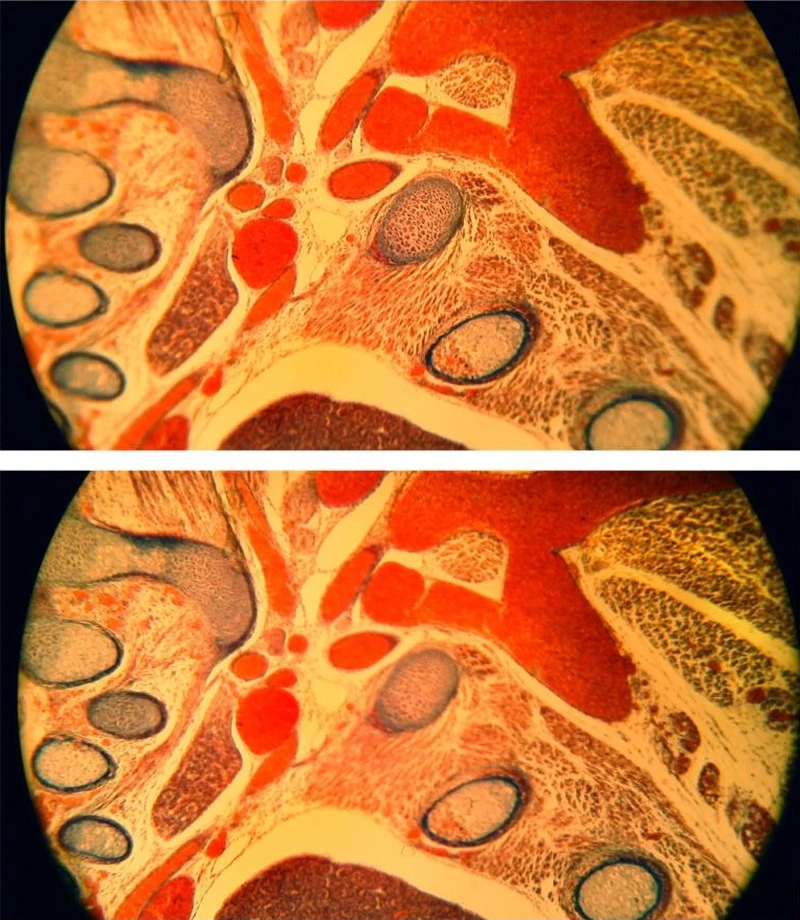

图 12:展示选择性自动对焦,常规组织学切片(大鼠胚胎),明视野,未经过滤的白炽灯,教学用显微镜 Leitz HM-Lux,Phaco 10/0.25(基本消色差物镜─Will Wetzlar),目镜:Periplan GF 10x/18 (可供配戴眼镜者使用),边缘极端模糊,自动对焦影像中央(上图)和自动对焦影像周围(下图)
