如何将 M12 镜头与 IP67 防护套管安装到 IP67 相机上

本文中的安装说明是基于使用 The Imaging Source 的 IP67 相机，例如 Visus GigE IP67、 Acuva GMSL2 IP67 或 36C FPD-Link III IP67。

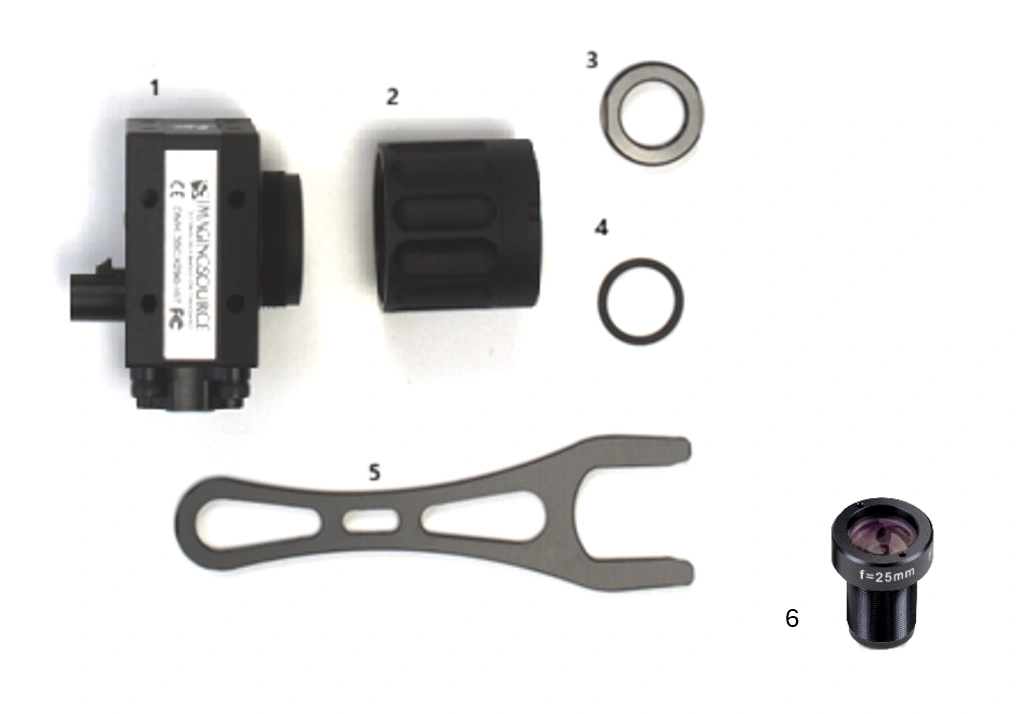

我们假设已具备以下组件：

1- The Imaging Source 的 IP67 相机

2- 一个 IP67 保护管（可能需要另外订购）

3- 锁紧螺母（Lock nut）

4- O 型圈（O-ring）

5- 锁紧螺母扳手（Wrench for lock nut）

6- M12 S-Mount lens （需另外订购）

(1) 将锁紧螺母与 O 型圈安装到 M12 S-Mount 镜头的 M12 螺纹上：

(2) 将该组件旋入相机的 M12 开孔中，直到所需的工作距离达到清晰对焦。

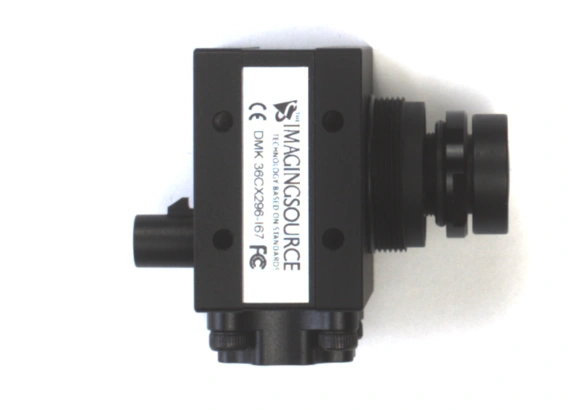

(3) 为了固定位置，请使用专用扳手将锁紧螺母旋紧至相机的 M12 底座。

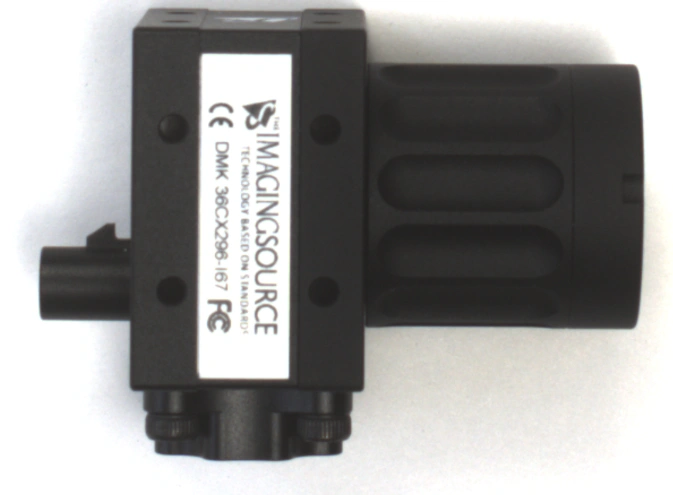

(4) 当已锁紧的 M12 S-Mount 镜头调整到正确位置后，请将镜头保护管重新旋回相机上。为了确保符合 IP67 密封等级，保护管必须确实锁紧在相机外壳上，直到无法再旋转为止。

完成。
