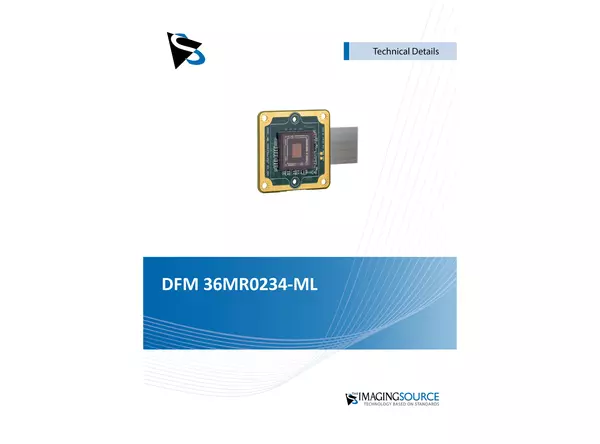

DFM 36MR0234-ML

36M-Serie

Angebot anfordern

  • 36M-Serie MIPI CSI-2-Farbkamera
  • The Imaging Source MIPI CSI-2-Sensor-Platinenanschluss
  • 1/2,6 inch onsemi CMOS AR0234CS Sensor
  • 1.920×1.200 (2,3 MP), bis 120 fps
  • Pixelgröße: H: 3 µm, V: 3 µm
  • Global Shutter
  • Triggereingaben
  • Nur 30×30×5.45 mm
  • Spezifikation
  • Dokumentation
  • Downloads
Allgemeines Verhalten
Dynamikbereich 10 bit
Auflösung 1.920×1.200 (2,3 MP)
Bildrate 120 fps
Ausgabeformat des Videos 10-Bit Bayer (GR)
Schnittstelle (optisch)
Sensortyp CMOS
Spezifikation des Sensors onsemi AR0234CS
Shutter Global
Format 1/2,6 inch
Pixelgröße H: 3 µm, V: 3 µm
Objektivanschluss M12x0.5
Schnittstelle (elektrisch)
Schnittstelle The Imaging Source MIPI CSI-2 Sensor Board Connector
Versorgungsspannung 4,75 VDC bis 5,25 VDC
Stromverbrauch Ca. 85 mA @ 5 VDC
Steuerung der automatischen Blende
Trigger
I/O
Schnittstelle (mechanisch)
Abmessungen H: 30 mm, B: 30 mm, L: 5,45 mm
Gewicht 4 g
Anpassungen
Shutter 15 µs bis 0.25 s
Verstärkung 0 dB bis 19,2 dB
Umgebung
Temperatur (Betrieb) -5 °C bis 45 °C
Temperatur (Lagerung) -20 °C bis 60 °C
Luftfeuchtigkeit (Betrieb) 20 % bis 80 % (nicht kondensierend)
Luftfeuchtigkeit (Lagerung) 20 % bis 95 % (nicht kondensierend)
Änderungen sind vorbehalten.

STEP File (DxM 36MR0234-ML) 1.00 Apr. 2021

IC Capture - Bild-Akquisition 2.5.1557.4007 Windows Mai 2023
IC Measure - Manuelles On-Screen-Vermessen and Bildakquise 3.0.0.521 Windows Okt. 2023
IC Measure für AMD 64 Linux 3.0.0.503 Linux Juni 2023
IC Measure für ARM 64 Linux 3.0.0.503 Linux Juni 2023
