Elektronik

Industriekameras für Elektronikanwendungen

Da selbst Fehler im Mikrometerbereich zu Funktionsausfällen in der Elektronikfertigung führen können, sind Genauigkeit und zuverlässige Bildgebungsergebnisse von entscheidender Bedeutung. Um Defekte zu erkennen, die für das menschliche Auge unsichtbar sind, liefert die industrielle Bildverarbeitung die Genauigkeit, die in Anwendungen wie der Wafer-Inspektion, dem Dicing, der Überprüfung von Lötpasten und der Inspektion von PCB-Baugruppen erforderlich ist. Hochgeschwindigkeits-Fertigungslinien, reflektierende Oberflächen und Toleranzen im Submillimeterbereich sind nur einige der Herausforderungen, die Industriekameras mit hervorragender Auflösung, geringem Rauschen und präziser Auslösung erfordern.

Das umfangreiche Portfolio von The Imaging Source an Industrie- und Board-Level-Kameras bietet eine große Auswahl an Farb- und Monochrom-Optionen. Die Industriekameras von The Imaging Source bieten die Präzision, Stabilität und Integrationsflexibilität, die erforderlich sind, um die anspruchsvollsten Anforderungen der Elektronikindustrie zu erfüllen - von der geführten Montage über die automatische optische Inspektion (AOI) bis hin zur Oberflächenmontagetechnik (SMT).

Produkte anzeigen
Industriekameras für Elektronikanwendungen

Anwendungen

Prüfung von Waferoberflächen und Defekten
Prüfung von Waferoberflächen und Defekten

Erkennung von Partikeln, Rissen und Oberflächenunregelmäßigkeiten mit hochauflösenden Industriekameras für die Inspektion von Halbleiterwafern.

Wafer Dicing und Erkennung von Rissen
Wafer Dicing und Erkennung von Rissen

Die industrielle Bildverarbeitung ermöglicht eine präzise Ausrichtung der Säge und die Erkennung von Mikrorissen nach dem Dicing in Halbleiterbearbeitungslinien.

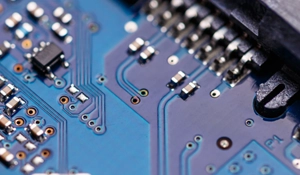

Solder Paste Inspection (SPI) für SMT-Linien
Solder Paste Inspection (SPI) für SMT-Linien

Industriekameras erfassen präzise Höhen-, Volumen- und Ausrichtungsdaten für die Lötpasteninspektion in Hochgeschwindigkeits-SMT-Produktionslinien.

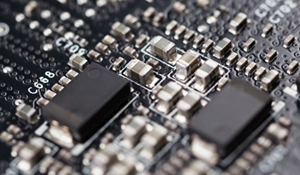

Automatisierte optische Inspektion (AOI) für PCBs
Automatisierte optische Inspektion (AOI) für PCBs

Fehlende, falsch ausgerichtete oder defekte Bauteile werden bei der Inline-AOI in der Leiterplatten- und SMT-Inspektion zuverlässig mit Hilfe der industriellen Bildverarbeitung erkannt.

Anwendungsbeispiele

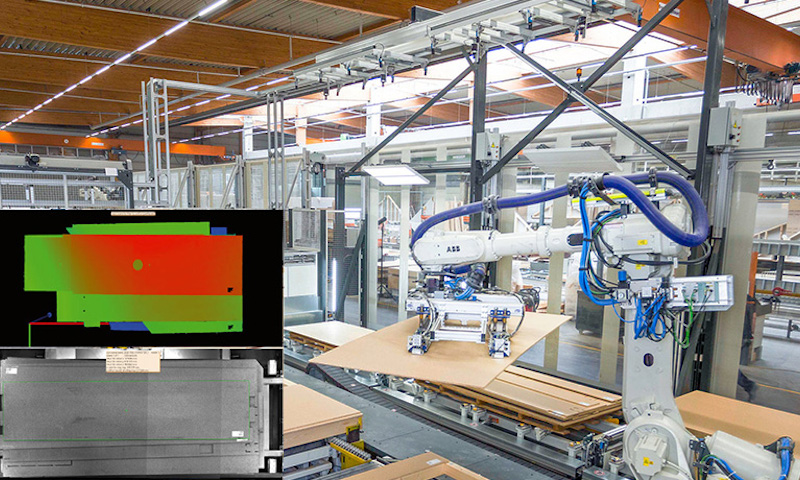

Maßgeschneiderte Bildverarbeitungslösungen von phil-vision GmbH
Maßgeschneiderte Bildverarbeitungslösungen von phil-vision GmbH

Die Bildverarbeitung wird in einer Vielzahl von Anwendungen eingesetzt und erfordert nicht nur ein umfassendes Portfolio an Hochleistungskameras,…

Produkte für Elektronikanwendungen

  • Kameras
  • Software
  • Optik
  • Kabel
38G Industrie
38G Industrie
Mehr lesen
33G Industrie
33G Industrie
Mehr lesen
IC Imaging Control
IC Imaging Control
Mehr lesen
MVTec HALCON
MVTec HALCON
Mehr lesen
High-End-Objektive
High-End-Objektive
Mehr lesen
5 MP-Objektive
5 MP-Objektive
Mehr lesen
Kompakte Linsen
Kompakte Linsen
Mehr lesen
GigE-Kabel
GigE-Kabel
Mehr lesen
