S-Ultra Serie
Das Optimum in der Bildverarbeitungsoptik und Embedded Vision Optik

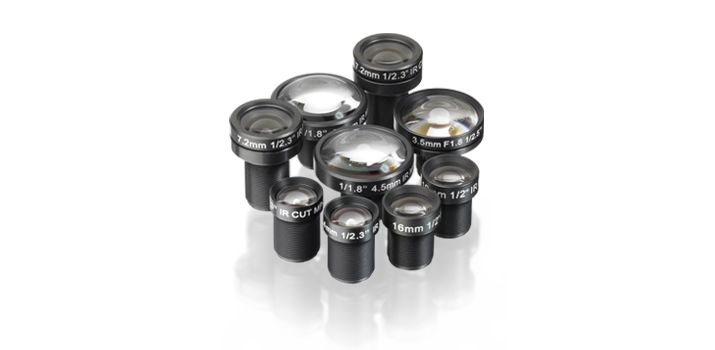

Die S-Ultra M12 (S-Mount)-Objektivserie von The Imaging Source wurde für hohe optische Leistung entwickelt und kombiniert fortschrittliches optisches Design mit präziser Fertigung, um eine hervorragende Bildqualität für Machine-Vision- und Embedded-Vision-Anwendungen mit Auflösungen von 5 MP bis 16 MP zu liefern.
| Bestellbez. | Format | Halterung | Auflösung | Pixelgröße | Brennweite | Bildkreis | Blendenbereich | IR-Sperrfilter | MOD | Verzerrung | Durchmesser | Länge | Gewicht | STEP | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TBN 1.1 8MP | 1/2,5 " | M12×0,5 | 8 MP | 1,55 μm | 1,1 mm | 3,9 mm | 2,2 | | 2,5 cm | -10 % | 17 mm | 20,4 mm | 6 g | | |
| TBN 1.1 C 8MP | 1/2,5 " | M12×0,5 | 8 MP | 1,55 μm | 1,1 mm | 3,9 mm | 2,2 | | 2,5 cm | -10 % | 17 mm | 20,4 mm | 6 g | | |
| TBN 1.55 14MP | 1/3,6 " | M12×0,5 | 14 MP | 1,3 μm | 1,55 mm | 4,7 mm | 2,2 | | 2,5 cm | -11 % | 26 mm | 23,1 mm | 13,7 g | n/a | |
| TBN 1.55 C 14MP | 1/3,6 " | M12×0,5 | 14 MP | 1,3 μm | 1,55 mm | 4,7 mm | 2,2 | | 2,5 cm | -11 % | 26 mm | 23,1 mm | 13,7 g | n/a | |
| TBN 1.95 12MP | 1/2,5 " | M12×0,5 | 12 MP | 1,55 μm | 1,95 mm | 6,4 mm | 1,8 | | 2,5 cm | -1 % | 23,5 mm | 27,6 mm | 13 g | | |
| TBN 1.95 C 12MP | 1/2,5 " | M12×0,5 | 12 MP | 1,55 μm | 1,95 mm | 6,4 mm | 1,8 | | 2,5 cm | -1 % | 23,5 mm | 27,6 mm | 13 g | | |
| TBN 2.4 5MP | 1/2,5 " | M12×0,5 | 5 MP | 2,2 μm | 2,4 mm | 6,4 mm | 2,4 | | 2,5 cm | 0,5 % | 17 mm | 20 mm | 8 g | n/a | |
| TBN 2.4 C 5MP | 1/2,5 " | M12×0,5 | 5 MP | 2,2 μm | 2,4 mm | 6,4 mm | 2,4 | | 2,5 cm | 0,5 % | 17 mm | 20 mm | 8 g | n/a | |
| TBN 2.7 12MP | 1/2 " | M12×0,5 | 12 MP | 1,55 μm | 2,7 mm | 7,8 mm | 2,5 | | 2,5 cm | -11 % | 17,4 mm | 22 mm | 8 g | | |
| TBN 2.7 C 12MP | 1/2 " | M12×0,5 | 12 MP | 1,55 μm | 2,7 mm | 7,8 mm | 2,5 | | 2,5 cm | -11 % | 17,4 mm | 22 mm | 8 g | | |
| TBN 3.4 5MP | 1/2 " | M12×0,5 | 5 MP | 3,45 μm | 3,4 mm | 8 mm | 2,8 | | 10 cm | 1 % | 18,8 mm | 17,65 mm | 7,7 g | | |
| TBN 3.4 C 5MP | 1/2 " | M12×0,5 | 5 MP | 3,45 μm | 3,4 mm | 8 mm | 2,8 | | 10 cm | 1 % | 18,8 mm | 17,65 mm | 7,7 g | | |
| TBN 3.5 10MP | 1/2,3 " | M12×0,5 | 10 MP | 2 μm | 3,5 mm | 7,8 mm | 1,8 | | 2,5 cm | -3 % | 17,5 mm | 18,1 mm | 7 g | n/a | |
| TBN 3.5 C 10MP | 1/2,3 " | M12×0,5 | 10 MP | 2 μm | 3,5 mm | 7,8 mm | 1,8 | | 2,5 cm | -3 % | 17,5 mm | 18,1 mm | 7 g | n/a | |
| TBN 4.5 12MP | 2/3 " | M12×0,5 | 12 MP | 2,2 μm | 4,5 mm | 11,4 mm | 2,7 | | 2,5 cm | -3 % | 17,4 mm | 29,8 mm | 8 g | | |
| TBN 4.5 C 12MP | 2/3 " | M12×0,5 | 12 MP | 2,2 μm | 4,5 mm | 11,4 mm | 2,7 | | 2,5 cm | -3 % | 17,4 mm | 29,8 mm | 8 g | | |
| TBN 5.2 16MP | 1/1,7 " | M12×0,5 | 16 MP | 1,4 μm | 5,2 mm | 9,2 mm | 3,4 | | 2,5 cm | -0,1 % | 20 mm | 30,4 mm | 13,1 g | | |
| TBN 5.2 C 16MP | 1/1,7 " | M12×0,5 | 16 MP | 1,4 μm | 5,2 mm | 9,2 mm | 3,4 | | 2,5 cm | -0,1 % | 20 mm | 30,4 mm | 13,1 g | | |
| TBN 6 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 6 mm | 8,9 mm | 2,8 | | 10 cm | 0,5 % | 20 mm | 20,73 mm | 8,7 g | | |
| TBN 6 C 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 6 mm | 8,9 mm | 2,8 | | 10 cm | 0,5 % | 20 mm | 20,73 mm | 8,7 g | | |
| TBN 6.8 12MP 1/2 | 1/1,8 " | M12×0,5 | 12 MP | 1,55 μm | 6,8 mm | 7,8 mm | 2,5 | | 2,5 cm | -3 % | 19 mm | 25,1 mm | 12 g | n/a | |
| TBN 6.8 C 12MP 1/2 | 1/1,8 " | M12×0,5 | 12 MP | 1,55 μm | 6,8 mm | 7,8 mm | 2,5 | | 2,5 cm | -3 % | 19 mm | 25,1 mm | 12 g | n/a | |
| TBN 7.8 8MP | 1/1,7 " | M12×0,5 | 8 MP | 1,85 μm | 7,8 mm | 9,2 mm | 2 | | 2,5 cm | -1,1 % | 18,5 mm | 29,2 mm | 10,44 g | n/a | |
| TBN 7.8 C 8MP | 1/1,7 " | M12×0,5 | 8 MP | 1,85 μm | 7,8 mm | 9,2 mm | 2 | | 2,5 cm | -1,1 % | 18,5 mm | 29,2 mm | 10,44 g | n/a | |
| TBN 8 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 8 mm | 8,9 mm | 2,8 | | 12 cm | 0,3 % | 17 mm | 18,34 mm | 6,2 g | | |
| TBN 8 C 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 8 mm | 8,9 mm | 2,8 | | 12 cm | 0,3 % | 17 mm | 18,34 mm | 6,2 g | | |
| TBN 12 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 12 mm | 8,9 mm | 2,8 | | 10 cm | 0,2 % | 15,4 mm | 18,05 mm | 5,9 g | | |
| TBN 12 C 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 12 mm | 8,9 mm | 2,8 | | 10 cm | 0,2 % | 15,4 mm | 18,05 mm | 5,9 g | | |
| TBN 12 12MP | 1/1,7 " | M12×0,5 | 12 MP | 1,85 μm | 12 mm | 9,3 mm | 2,4 | | 2,5 cm | 2 % | 15 mm | 24,3 mm | 7 g | | |
| TBN 12 C 12MP | 1/1,7 " | M12×0,5 | 12 MP | 1,85 μm | 12 mm | 9,3 mm | 2,4 | | 2,5 cm | 2 % | 15 mm | 24,3 mm | 7 g | | |
| TBN 1628 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 16 mm | 8,9 mm | 2,8 | | 10 cm | 0,1 % | 14 mm | 13,78 mm | 3,7 g | | |
| TBN 1628 C 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 16 mm | 8,9 mm | 2,8 | | 10 cm | 0,1 % | 14 mm | 13,78 mm | 3,7 g | | |
| TBN 16 12MP | 1/1,7 " | M12×0,5 | 12 MP | 1,55 μm | 16 mm | 11,5 mm | 2,8 | | 2,5 cm | -0,5 % | 14 mm | 22,4 mm | 6 g | | |
| TBN 16 C 12MP | 1/1,7 " | M12×0,5 | 12 MP | 1,55 μm | 16 mm | 11,5 mm | 2,8 | | 2,5 cm | -0,5 % | 14 mm | 22,4 mm | 6 g | | |
| TBN 25 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 25 mm | 8,9 mm | 2,8 | | 20 cm | 0,05 % | 14 mm | 19,5 mm | 4,8 g | | |
| TBN 25 C 5MP | 1/1,8 " | M12×0,5 | 5 MP | 3,45 μm | 25 mm | 8,9 mm | 2,8 | | 20 cm | 0,05 % | 14 mm | 19,5 mm | 4,8 g | | |
| TBN 25 10MP | 1/1,7 " | M12×0,5 | 10 MP | 2 μm | 25 mm | 9,4 mm | 2 | | 2,5 cm | 3 % | 17 mm | 30 mm | 6 g | | |
| TBN 25 C 10MP | 1/1,7 " | M12×0,5 | 10 MP | 2 μm | 25 mm | 9,4 mm | 2 | | 2,5 cm | 3 % | 17 mm | 30 mm | 6 g | | |
| TBN 50 12MP | 2/3 " | M12×0,5 | 12 MP | 1,85 μm | 50 mm | 8,8 mm | 2,8 | | 25 cm | 0,1 % | 22 mm | 51,5 mm | 18 g | | |
| TBN 50 C 12MP | 2/3 " | M12×0,5 | 12 MP | 1,85 μm | 50 mm | 8,8 mm | 2,8 | | 25 cm | 0,1 % | 22 mm | 51,5 mm | 18 g | | |
|
Änderungen sind vorbehalten. |
|||||||||||||||
