IC Measure
Bilderfassung und On-Screen-Messung von Längen, Winkeln, Kreisen und Polygonen
IC Measure wurde speziell für Mikroskopieanwendungen entwickelt und ist eine leistungsstarke Endnutzeranwendung für die Messung und Bilderfassung mit einem beliebigen Videogerät, das von The Imaging Source hergestellt wird.
IC Measure Merkmale
IC Measure bietet in Version 3 neue Features wie Multi-Kamera-Unterstützung, Multi-Plattform-Kompatibilität (Windows und Linux) sowie eine überarbeitete Benutzeroberfläche. Außerdem wurden neue Funktionen für die LUA-Script-API hinzugefügt, um die Anpassbarkeit und Erweiterbarkeit des Programms zu verbessern. Diese Updates machen IC Measure zu einer leistungsstarken Softwarelösung für präzise Mess- und Bildverarbeitungsaufgaben.
- Multi-Kamera-Unterstützung
- Kompatibilität mit mehreren Plattformen (Windows x64 und Linux amd64/arm64)
- Unterstützt alle von The Imaging Source hergestellten Industriekameras und Grabber
- Kalibrierung mit Objektmikrometer, Millimeterpapier oder praktisch jedem Objekt bekannter Größe
- Messung von Längen, Winkeln, Flächen und Umfängen auf dem Bildschirm.
- Speichern und Wiederherstellen der Geräteeinstellungen
- Einzelbildaufnahme und automatischer Export von Bildsequenzen mit automatischer Dateinamengenerierung
- Speichern des Bilddatenstroms in AVI-Dateien (unkomprimiert und H264-Codec)
- Erweiterte Bildbearbeitungsfilter (Perspektivkorrektur, Falschfarbendarstellung, Vignettierung)
- Flexible Livebildanzeige mit stufenlosem Zoomen und Schwenken des Bildes
- Benutzerdefinierte Live-Overlays über ein integriertes Skript LUA-API
- Histogramm-Visualisierung
Die Benutzeroberfläche von IC Measure zeichnet sich durch ihre Benutzerfreundlichkeit und ihr ansprechendes Design aus. Sie ist übersichtlich strukturiert und bietet eine Vielzahl von Funktionen, die es den Anwendern ermöglichen, Messungen und Analysen schnell und effizient durchzuführen.
Mit der Version 3.0 wurde die übersichtliche Struktur vollständig überarbeitet und die Bedienung der Software weiter verbessert - damit bietet IC Measure eine hervorragende Arbeitsumgebung für Mikroskopie-Experten und generelle Bildverarbeitungsaufgaben.

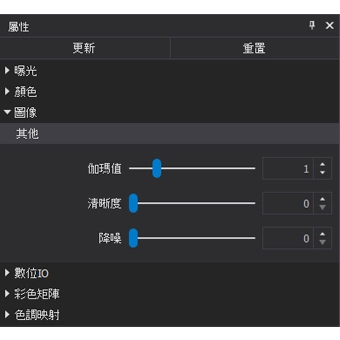

IC Measure steht in mehreren Sprachen zur Verfügung und ermöglicht es den Benutzern, die Sprache jederzeit nach Bedarf zu ändern. Es ist nicht notwendig zusätzliche Dateien zu installieren.
Zu den unterstützten Sprachen gehören Deutsch, Englisch, Chinesisch, Koreanisch und Japanisch

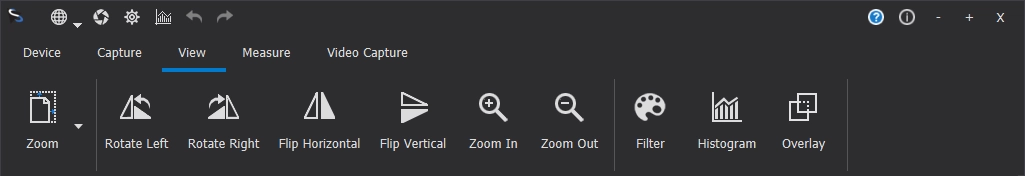

IC Measure bietet vielseitige Konfigurationsmöglichkeiten für die Darstellung des Live-Bildes.

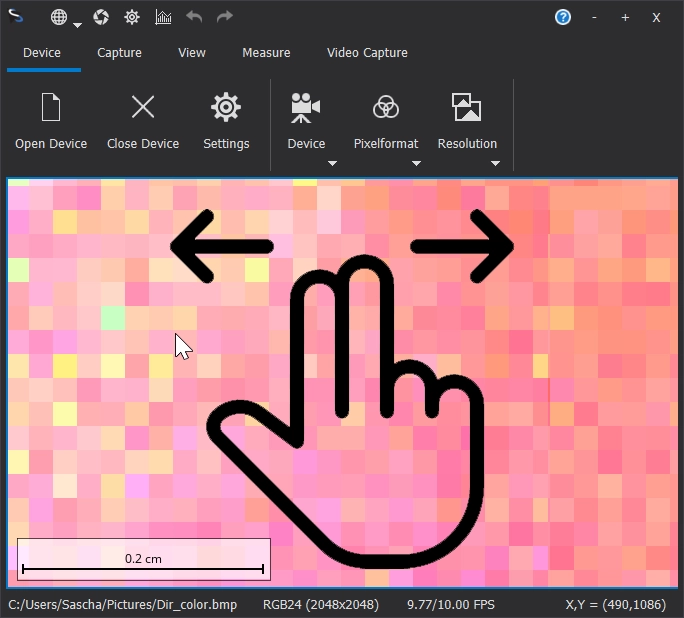

Stufenlose Skalierung und Bilder rotieren und spiegeln
Die Live-Vorschau bitet nützlichen Funktionen wie stufenloser Skalierung und das pixelgenaue Versschieben des Bildausschnitts für eine präzise Vermessung.
Zudem ermöglicht die Software das Rotieren und Spiegeln von Bildern, um die Ausrichtung anzupassen.
Histogramm
Mit der Histogramm-Anzeige in IC Measure erhalten Benutzer detaillierte Informationen über die Helligkeitsverteilung in Bildern. Das Histogramm zeigt die Verteilung der Helligkeitswerte an und ermöglicht es, Über- oder Unterbelichtung schnell zu erkennen.
Durch die Analyse des Histogramms können die Kameraparameter wie Belichtungszeit und Verstärkung präzise eingestellt werden, um optimale Bildergebnisse zu erzielen.
Skriptfähige Histogramme im Live-Overlay
In Version 3.0 ermöglicht IC Measure die gleichzeitige Anzeige mehrerer Histogramme in Multi-Kamera-Anwendungen: Die Histogramme werden direkt auf dem Live-Bild dargestellt, wodurch das Histogramm auch im Bild gespeichert werden kann. Zudem ist es frei konfigurierbar in Bezug auf Größe und Ausrichtung.
Sämtliche von The Imaging Source hergestellten Industriekameras, Frame Grabber und Video-Konverter werden von IC Measure unterstützt. Benutzer können alle Kameraparameter individuell einstellen, wie z.B. Belichtungszeit, Weißabgleich und Schärfe. Darüber hinaus ist es nun auch mehrere Kameras gleichzeitig zu öffnen und zu verwalten.
Einstellen von Belichtungszeiten und Langzeitbelichtungen
IC Measure ermöglicht die Anpassung der Belichtungszeit für sehr kurze und sehr lange Belichtungen, um allen Anforderungen gerecht zu werden.
Kamera-Parameter
Sämtliche Kameraeinstellungen, wie z.B. Belichtungszeit, Helligkeit, Kontrast, Verstärkung, Zoom, Fokus, Blende, Trigger sowie Optionen wie für Binning und Skipping, können effizient eingestellt werden.
Der Einstellungsdialog wurde komplett neugestaltet und ist nun nicht nur noch übersichtlicher, sondern integriert sich auch vollständig in die Anwendung.
IC Measure bietet eine breite Palette von integrierten Filtern wie Rauschunterdrückung, Schärfung und Farbkorrektur, um eine zeitgemäße Bildoptimierung zu ermöglichen. Darüber hinaus unterstützt die Software auch die Objektivkorrektur, um Verzerrungen und Abbildungsfehler auszugleichen und qualitativ hochwertige Aufnahmen zu erzielen.
Korrigieren von Objektivverzeichnungen
IC Measure behebt mit seinen integrierten Filtern Verzerrungen wie tonnen- und kissenförmige Verzeichnungen sowie Vignettierungseffekte, die durch das Objektiv entstehen.
Entrauschen und Schärfen
Die Bildverarbeitungsfilter zur Rauschunterdrückung und Schärfung in IC Measure arbeiten auf dem Helligkeitskanal des Bildes und verwenden eine Kantenmaske, um optimale Ergebnisse zu erzielen.
Der Entrausch-Filter reduziert effektiv sowohl das Farb- als auch das Helligkeitsrauschen, ohne dass dabei Schärfeverluste auftreten - alle Bilddetails bleiben erhalten.
HDR-Bilderzeugung
Dank der integrierten Tone-Mapping-Funktion von IC Measure werden Bilder mit einem hohen Dynamikumfang optimal dargestellt. Der Algorithmus arbeitet automatisch, kann aber auch so konfiguriert werden, dass Details sowohl im niedrigen als auch im hohen Helligkeitsbereich optimiert werden.
IC Measure wurde speziell für präzises Messen in mikroskopischen Bildern entwickelt. Die Software ermöglicht eine einfache Verwaltung und Kalibrierung von Mikroskopen über die Benutzeroberfläche.
Um Längen- oder Flächenmessungen durchzuführen, ist zunächst eine Kalibrierung erforderlich. Dabei wird eine Referenzstrecke auf dem Bild mit einer bekannten Maßeinheit versehen, um eine genaue Skala zu erstellen.
Kalibrierung
Das Kalibrierungs-Werkzeug in IC Measure ermöglicht die Definition des Maßstabs für ein Bild. Die Kalibrierung kann entweder mithilfe eines Objektmikrometers (Mikroskop) oder eines Objekts mit bekannter Länge durchgeführt werden.
IC Measure ermöglicht die bequeme Verwaltung und Konfiguration mehrerer Mikroskope über eine benutzerfreundliche Oberfläche. Alle mikroskopspezifischen Einstellungen können jederzeit flexibel angepasst werden, um unterschiedlichen Anwendungszenarien gerecht zu werden.
Die vollständige Integration von Bildaufnahme und Bildverbesserung macht die manuelle Vermessung besonders effizient.
Benutzer profitieren von der nahtlosen Integration der Messwerkzeuge, so dass präzise Messungen direkt auf dem Bildschirm durchgeführt werden können.
On-Screen-Vermessung
IC Measure bietet eine breite Palette von Messwerkzeugen, darunter Linienmessung, Flächenmessung, Winkelmessung und mehr.
Diese Werkzeuge können sowohl bei Live- als auch bei Standbildern eingesetzt werden und sind sowohl für makroskopische als auch für mikroskopische Messaufgaben konzipiert.
Annotations-Werkzeuge
IC Measure stellt eine Vielzahl von Annotations-Werkzeugen zur Verfügung, um Texte, Grafiken und Markierungspfeile in Bilder einzufügen. Diese Werkzeuge können in einer separaten Ebene platziert werden, um das Originalbild unverändert zu lassen.
Mit den Annotations-Werkzeugen kann Text an beliebiger Stelle im Bild positioniert werden, während die Grafikwerkzeuge die Möglichkeit bieten, Linien, Rechtecke, Ellipsen und Polygone auf jedem aufgenommenen Bild zu zeichnen. Benutzer haben die Freiheit, Farben, Schriftarten und Linienbreiten nach ihren Vorlieben anzupassen.

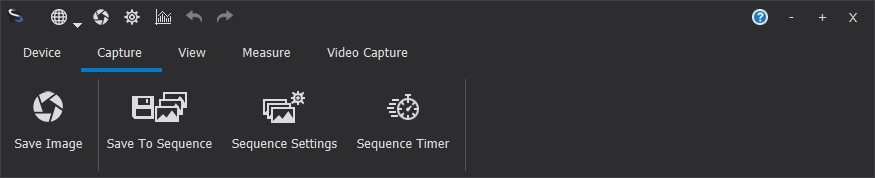

Benutzer können mit der Software sowohl Einzelbilder als auch Bildsequenzen erfassen, um sie anschließend für Analysen und Vermessungen zu nutzen.
Aufnahme einzelner Bilder
Es gibt die Möglichkeit, einzelne Bilder eines Bild-Datenstroms in Form von BMP-, TIFF- oder JPEG-Dateien zu speichern.
3 Möglichkeiten zur Bildaufnahme
- Einzelne Bilder können manuell gesichert werden.
- Bildfolgen können manuell gesichert werden.
- Bildfolgen können zeitgesteuert gesichert werden, z. B. ein Bild pro Sekunde über einen Zeitraum von 24 Stunden.
Aufnahme von Bildfolgen
Eine Folge von Bildern kann in eine Folge von Bilddateien gespeichert werden. Die Bildaufnahme erfolgt durch das Drücken der Leertaste, eines Fußschalters oder zeitgesteuert. Im letzteren Fall wird die Zeit zwischen zwei Bildern vorab festgelegt. Die Anzahl der Bilddateien wird durch eine bestimmte Anzahl oder Zeit definiert.
Automatische Dateinamenerzeugung
In IC Measure können die Dateinamen von Bilddateien automatisch generiert werden. Der Dateiname kann aus einem Präfix und wahlweise einem Zeitstempel oder einer fortlaufenden Nummer bestehen. Dies ermöglicht eine einfache und systematische Organisation der gespeicherten Bilder.
IC Measure ermöglicht das direkte Schreiben von Bild-Datenströmen in AVI-Dateien, entweder unkomprimiert oder mit der Verwendung eines komprimierenden Codecs. Dadurch können Benutzer Videos in hoher Qualität aufnehmen und speichern.
Codecs
Die Software bietet vollständig integrierte Optionen für Codec-Einstellungen, einschließlich hardwarebeschleunigter H.264-Komprimierung, WMV-Komprimierung und unkomprimierter Aufnahme. Die Einstellungen für die Videoaufnahme können flexibel angepasst werden.
Benutzerdefinierte Live-Overlays in IC Measure basieren auf Skripten, die die integrierte LUA API verwenden. Mit dieser Funktion können individuelle Overlays erstellt werden, um zusätzliche Informationen in Echtzeit auf dem Bildschirm darzustellen. Skripte werden während der Verarbeitung dynamisch nachgeladen, um einen optimalen Arbeitsablauf zu ermöglichen.
Fadenkreuz, Lineal, Histogramm und Zeitstempel Skripte
Die integrierten Skripte zur Darstellung von Fadenkreuzen, Histogrammen und Zeitstempeln können schnell an spezielle Aufgaben angepasst werden, um spezifische Anforderungen zu erfüllen.
Die vorgefertigten Beispielskripte in IC Measure sind nicht nur nützliche Funktionen, sondern auch eine hervorragende Möglichkeit, die Funktionalität der LUA-API kennenzulernen. Sie bieten einen einfachen Einstieg, um zu verstehen, wie benutzerdefinierte Skripte zur Visualisierung von Bildverarbeitungsaufgaben erstellt werden können.
Skript-Parameter
In der neuesten Version von IC Measure werden Skriptparameter automatisch in die Benutzeroberfläche integriert. Dadurch ist das Programm einfach konfigurierbar, da Benutzer die Parameterwerte direkt in der Oberfläche anpassen können.
Zusätzlich erfolgt das automatische Speichern und Nachladen von Parametern beim Schließen und Öffnen von Geräten, sodass alle Einstellungen automatisch wiederhergestellt werden.
In IC Measure bietet jedes Skript einen eigenen Einstellungsdialog, der die Parameter des jeweiligen Skripts anzeigt.
Durch den Einstellungsdialog erhalten die Benutzer eine intuitive Benutzeroberfläche, um Parameterwerte einzustellen, Optionen auszuwählen oder andere spezifische Konfigurationen vorzunehmen. Dies macht die Nutzung und Anpassung der Skripte in IC Measure äußerst praktisch und effizient.
Download
Folgende Datei kann heruntergeladen werden:
- IC Measure - Manuelles On-Screen-Vermessen und Bildakquise
- IC Measure stellt vielfältige Werkzeuge wie Kreise, Linien, Polygone und Winkel zum manuellen Vermessen bereit. Das einfache Benutzerinterface macht es leicht, Längen, Winkel und Flächen direkt auf dem Bildschirm auszumessen. Die gemessenen Daten können als CSV exportiert werden.
Bitte kontaktieren Sie den Support, wenn Sie Hilfe bei der Verwendung der Software benötigen.
