Objektiv kann nicht scharfgestellt werden

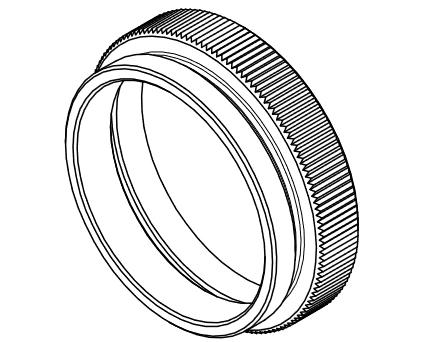

Technische Zeichnung des 5mm Distanzringes

Es kann passieren, dass es nicht möglich ist, ein scharfes Bild mit einer The Imaging Source Kamera und einem normalen C/CS-Mount Objektiv zu bekommen. Die Ursache ist meistens der fehlende 5mm Distanzring, auch Zwischenring, der zwischen Kamera und Objektiv montiert sein muss. Dieser schwarze Ring wird bei der Auslieferung der Kamera immer auf die Kamera geschraubt.

Wenn die Schutzkappe, die auf dem Ring sitzt, abgeschraubt, statt abgezogen wird, dann wird der Ring entfernt. Der Abstand zwischen Sensor und Kamera stimmt nun nicht mehr und es kann nicht mehr scharf gestellt werden.

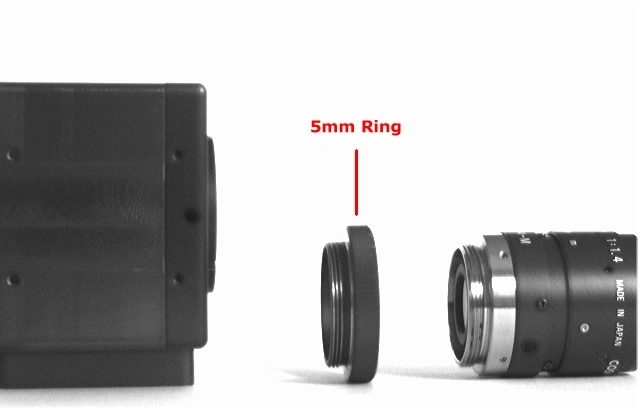

Kamera, Distanzring und Objektiv demontiert

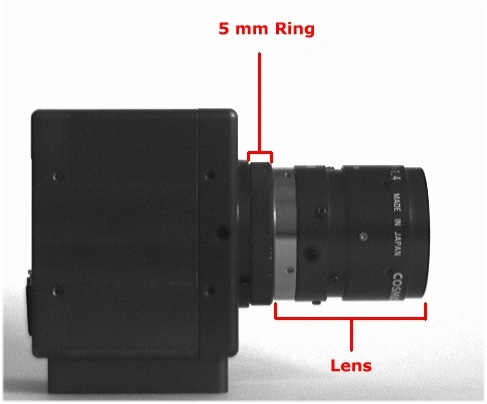

Kamera, Distanzring und Objektiv montiert

Es kann auch passieren, dass bei einem Wechsel eine Objektives der Distanzring unbewusst mitgenommen wird, so das zwei Ringe montiert sind.. Dann kann, wenn überhaupt, nur auf eine sehr kurze Distanz von wenigen Millimetern scharfgestellt werden. Hier muss einer der beiden Ringe entfernt werden.

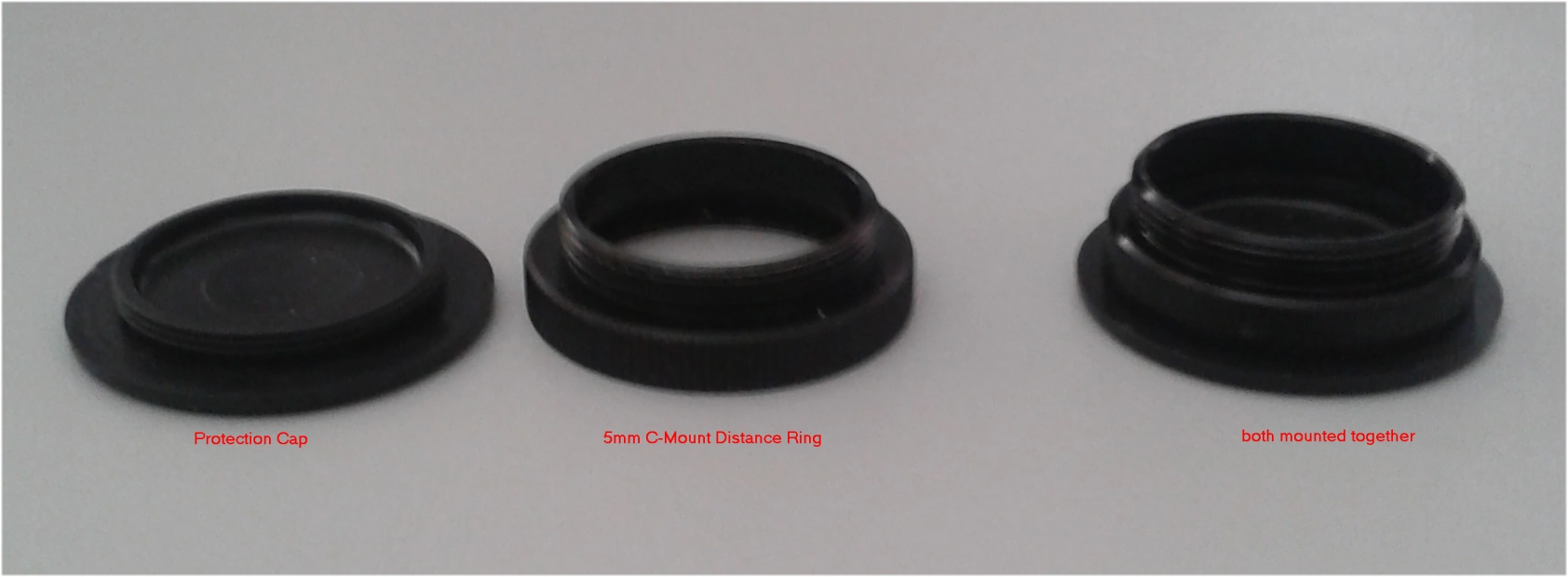

Schutzkappe mit Distanzring

Für Fragen können Sie uns direkt unter TIS Kontaktformular ansprechen.
