Pinbelegung Open End Triggerkabel
6 Pin Anschluss
Die Artikelbezeichnung ist Gige23/Trig/OE/3
|
Pin |
Signal |
I/O |
Bemerkung |
Min |
Typisch |
Max |
Einheit |
Farbe |
|---|---|---|---|---|---|---|---|---|
|
1 |
Gige Stromversorgung |
P³ |
11.0 |
12.0 |
13.0 |
V |
Weiß |
|
|
2 |
Trigger In (+) |
I³ |
Optokoppler Signal |
3.3² |
24.0² |
V |
Braun |
|
|
3 |
Trigger In (-) |
I³ |
Optokoppler Masse |
Grün |
||||
|
4 |
Strobe Out |
O³ |
Open Drain |
24.0¹ |
V |
Gelb |
||
|
5 |
GND I/O |
G³ |
Externe Masse Open Drain |
Grau |
||||
|
6 |
GND DC |
G³ |
Externe Masse Stromversorgung |
Pink |
Die Artikelnummer der Kamera Hirose-Buchse ist HR10A-7R-6P(73). Um ein Anschlusskabel anzufertigen, wird der Hirose Steckverbinder HR10A-7P-6S(73) benötigt.

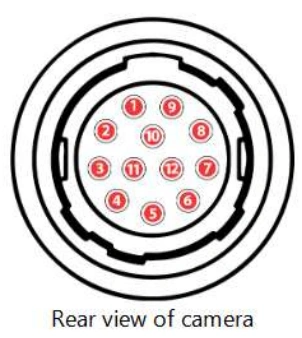

12 Pin Anschluss
Die Artikelbezeichnung ist H12/Trig/OE/3.
|
Pin |
Signal |
I/O |
Bemerkung |
Min |
Typisch |
Max |
Einheit |
Farbe |
|---|---|---|---|---|---|---|---|---|
|
7 |
GND I/O |
G³ |
Externe Masse Open Drain |
Grün |
||||
|
10 |
Strobe Out |
O³ |
Open Drain |
24.0¹ |
V |
Weiß |
||
|
11 |
Trigger In (+) |
I³ |
Optokoppler Signal |
3.3² |
24.0² |
V |
Grau |
|
|
12 |
Trigger In (-) |
I³ |
Optokoppler Masse |
Rot |
Achtung: Nur die oben angegebenen Pins verwenden!
Um ein Anschlusskabel anzufertigen, wird der Hirose Steckverbinder HR10A-10P-12S(73) benötigt.
¹ Maximal 0.2A für Open Drain
² Minimum 3.5 mA benötigte Treiber stärke
³ G:Masse O: Ausgang I: Eingang
