閃光燈與 GP 輸出的電氣連接

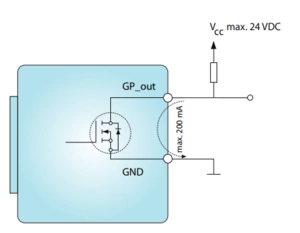

The Imaging Source 相機的閃光燈與 GP 輸出電氣連接採用 Open Drain MOSFET。簡單來說，它們運作起來就像是一個開關。因此，無法直接測量到方波或其他信號。

請使用上拉電阻將此輸出端連接至 Vcc（最高 24 VDC）。並請注意，最大汲極電流 (max drain current) 為 200 mA。

舊款相機的接腳定義可以在以下位置找到： White Papers Trigger and IO.

33U、37U、38U、33G、37G、38G 系列的接腳定義也可以在相機「文件 (Documentation)」分頁下的技術參考手冊中找到。

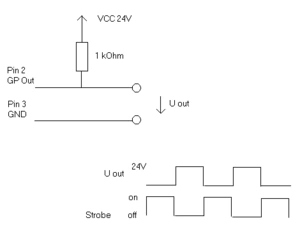

範例連接電路如下：

接腳編號可能因您使用的相機型號而異。「U out」與「閃光燈開啟/關閉 (Strobe on off)」之間的關係取決於閃光燈極性（若您的相機支援此功能）。

如有進一步問題，請使用我們的 contact form
