如何將 M12 鏡頭與 IP67 防護套管安裝到 IP67 相機上

本文中的安裝說明是基於使用 The Imaging Source 的 IP67 相機，例如 Visus GigE IP67,、Acuva GMSL2 IP67 或 36C FPD-Link III IP67。

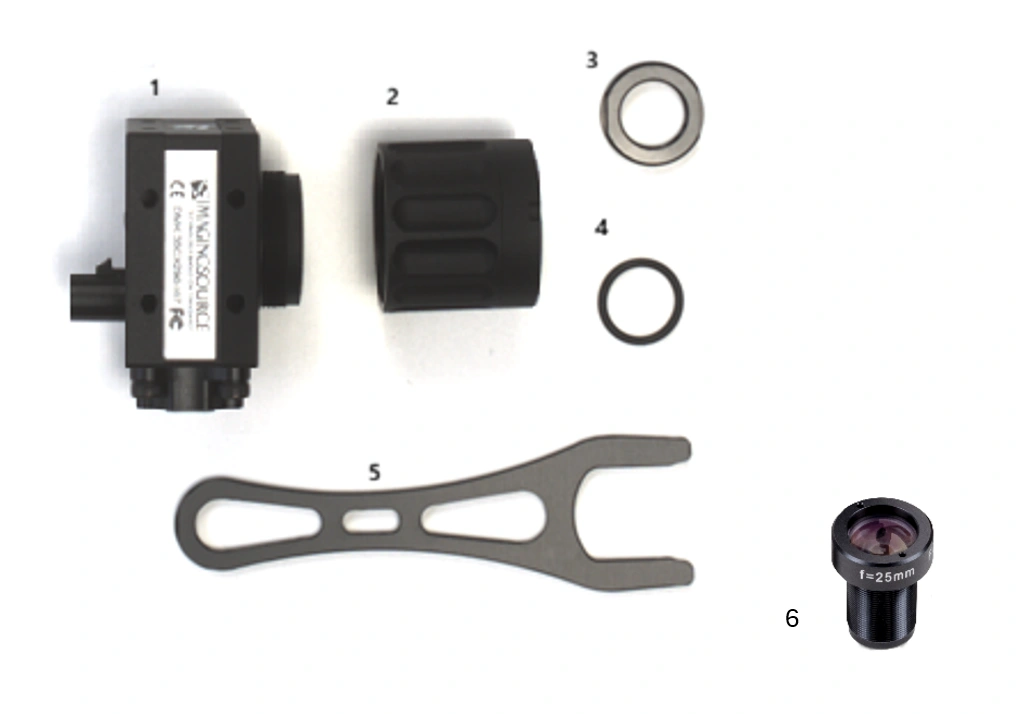

我們假設已具備以下元件：

1- The Imaging Source 的 IP67 相機

2- 一個 IP67 保護管（可能需要另外訂購）

3- 鎖緊螺帽（Lock nut）

4- O 型環（O-ring）

5- 鎖緊螺帽扳手（Wrench for lock nut）

6- M12 S-Mount lens （需另外訂購）

(1) 將鎖緊螺帽與 O 型環安裝到 M12 S-Mount 鏡頭的 M12 螺紋上：

(2) 將此組件旋入相機的 M12 開孔中，直到所需的工作距離達到清晰對焦。

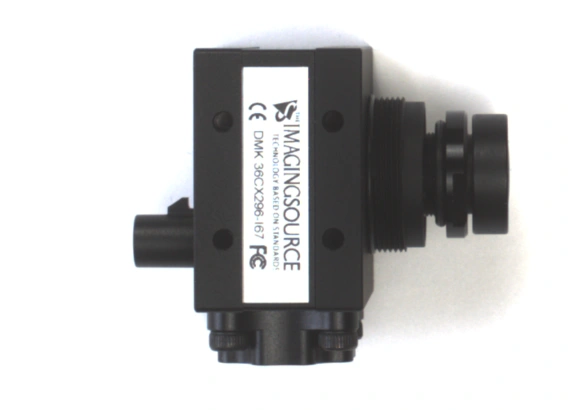

(3) 為了固定位置，請使用專用扳手將鎖緊螺帽旋緊至相機的 M12 底座。

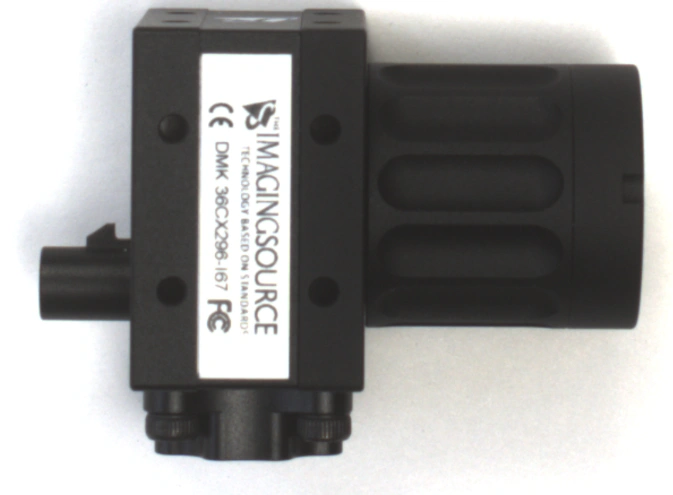

(4) 當已鎖緊的 M12 S-Mount 鏡頭調整到正確位置後，請將鏡頭保護管重新旋回相機上。為了確保符合 IP67 密封等級，保護管必須確實鎖緊在相機外殼上，直到無法再旋轉為止。

完成。
