Quanteneffizienz (QE) in der Bildverarbeitung
Die Quanteneffizienz (QE) ist das präzise Maß dafür, wie effektiv ein Bildsensor einfallendes Licht in ein elektrisches Signal umwandelt. Sie gibt den Prozentsatz der auf die aktive Sensorfläche treffenden Photonen an, die erfolgreich messbare Elektronen erzeugen. Liegt die QE eines Sensors bei einer bestimmten Wellenlänge bei 75 %, bedeutet das: Von 100 Photonen werden 75 in Elektronen umgewandelt, während die übrigen 25 reflektiert oder als Wärme absorbiert werden. In der industriellen Bildverarbeitung ist dieser Wert besonders wichtig, denn er bestimmt, wie gut eine Kamera bei sehr kurzen Belichtungszeiten oder in lichtarmen Anwendungen arbeitet.
Die Physik der Lichtumwandlung
Wenn Licht durch ein Objektiv auf das Silizium eines CMOS-Sensors trifft, überträgt es seine Energie. Hat ein einfallendes Photon ausreichend Energie, schlägt es ein Elektron heraus und erzeugt ein Elektron-Loch-Paar. Die Mikroelektronik des Pixels sammelt diese Elektronen und wandelt sie in die Spannung um, aus der Ihr digitales Bild entsteht.

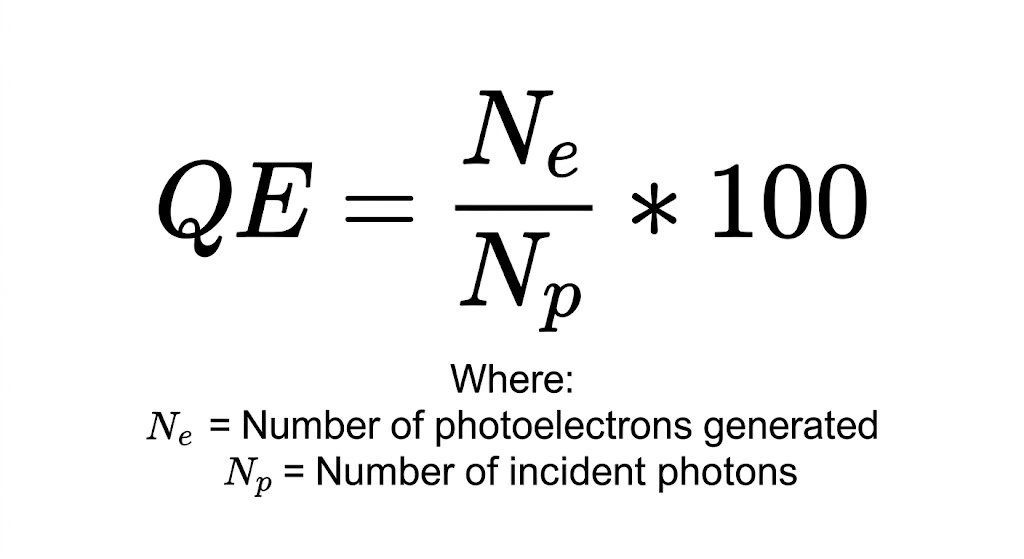

Die zugrunde liegende Formel ist einfach:
Hohe Effizienz erfordert jedoch ausgefeiltes Silizium-Engineering. Die Metall-Verdrahtung und die Schaltkreise an der Sensoroberfläche können Photonen physikalisch davon abhalten, die lichtempfindliche Photodiode zu erreichen. Um dem entgegenzuwirken, setzen Hersteller Mikrolinsen ein - winzige optische Kuppeln über jedem einzelnen Pixel, die das einfallende Licht direkt auf die aktive Pixelfläche fokussieren und so die Gesamt-QE deutlich erhöhen. Rückseitig belichtete (BSI) Sensordesigns - etwa Sonys STARVIS-Reihe - gehen noch einen Schritt weiter, indem sie die Verdrahtung hinter die Photodiode verlegen, sodass die Photonen ungehindert auftreffen können.
Die Wellenlängenabhängigkeit
Die Quanteneffizienz ist kein einzelner, gleichbleibender Wert, sondern eine Kurve, die stark mit der Wellenlänge des Lichts variiert.
Die meisten klassischen industriellen CMOS-Sensoren erreichen ihre maximale Quanteneffizienz im grünen Bereich des Spektrums (um die 525 nm). Steigt die Wellenlänge in Richtung Nahinfrarot (NIR, oberhalb von ~850 nm), nimmt die Absorptionsfähigkeit von Silizium ab. Viele Photonen in diesem Bereich dringen zu tief ein oder durchqueren die aktive Schicht, ohne Ladungsträger zu erzeugen - das ist der Grund, warum klassische Sensoren im NIR-Bereich an Empfindlichkeit verlieren. Die im Datenblatt prominent ausgewiesene "75 % QE" bezieht sich fast immer auf den absoluten Spitzenwert dieser Kurve. Sie sollten daher die spektrale Antwortkurve des Sensors prüfen, um die tatsächliche Effizienz für die von Ihnen verwendete Lichtfarbe zu kennen.
Quanteneffizienz in Bildverarbeitungs-Anwendungen
Systemintegratoren setzen auf Kameras mit hoher QE, wenn das verfügbare Licht eingeschränkt werden muss. Ob durch die Geschwindigkeit eines Förderbands oder die physischen Grenzen eines Gehäuses begrenzt - eine hohe Effizienz ist die Lösung für lichtarme Anwendungen.
|
Anwendung |
Lichteinschränkung |
Warum hohe QE nötig ist |
|
Hochgeschwindigkeits-Sortierung |
Belichtungszeiten unter einer Millisekunde |
Um Bewegung einzufrieren, ist der Verschluss nur einen Bruchteil einer Millisekunde geöffnet. Hohe QE sammelt in diesem winzigen Fenster genug Daten für eine präzise Kantenerkennung. |
|
Fluoreszenzmikroskopie |
Schwache, lichtarme Emissionen |
Biologische Proben emittieren oft sehr schwaches Licht. Hohe QE sorgt dafür, dass diese schwachen Signale erfasst werden, bevor das Ausleserauschen sie verschluckt. |
|
Landwirtschaftliche Inspektion |
NIR-Bandpass-Filterung |
Die Inspektion von Obst auf Druckstellen unter der Schale erfordert NIR-Licht. Standardsensoren haben im NIR-Bereich eine niedrige QE; oft sind speziell dickere Siliziumsensoren erforderlich. |
Warum haben Monochrom-Sensoren eine höhere Quanteneffizienz als Farbsensoren?
Beim Spezifizieren einer Kamera für eine Inspektionsaufgabe greifen Ingenieure standardmäßig zu Monochrom, sofern keine Farbdaten zwingend erforderlich sind. Der Grund liegt direkt in der Quanteneffizienz.
Um ein Farbbild zu erzeugen, legen Hersteller ein Bayer-Filtermosaik über den Sensor. Jedes Pixel ist mit einem mikroskopischen roten, grünen oder blauen Filter überzogen. Ein Pixel mit rotem Filter absorbiert und blockiert grüne und blaue Photonen physikalisch, sodass diese das Silizium nicht erreichen.
Da Monochrom-Sensoren auf dieses Filter-Array verzichten, empfängt jedes Pixel das gesamte verfügbare Spektrum. Ohne diese physische Barriere besitzt eine Monochromkamera in einem ansonsten identischen Sensormodell stets eine deutlich höhere Quanteneffizienz und damit eine überlegene absolute Empfindlichkeit.
Wichtige Spezifikationen für die Bewertung
Nach dem EMVA-1288-Standard wird die QE zusammen mit weiteren Kennzahlen ausgewertet, um die tatsächliche Empfindlichkeit einer Kamera zu definieren:
|
Spezifikation |
Beziehung zur QE |
|
Absolute Empfindlichkeitsschwelle (AST) |
Die minimale Photonenzahl, die nötig ist, um ein dem Kamerarauschen entsprechendes Signal zu erhalten. Eine hohe QE senkt die AST. |
|
Signal-Rausch-Verhältnis (SNR) |
Eine höhere QE erhöht direkt das Signal und verbessert damit das SNR - das Bild wird sauberer und zuverlässiger. |
|
Ausleserauschen |
Hat ein Sensor zwar eine hohe QE, aber zugleich ein hohes Ausleserauschen, geht der Vorteil der zusätzlichen Photonen in den Schatten verloren. |
Häufig gestellte Fragen
Bei klassischen industriellen CMOS- und CCD-Sensoren unter linearen Bedingungen nicht. Ein Photon kann nicht mehr als ein Elektron erzeugen. Bei extremen Intensitäten (etwa mit Hochleistungslasern) kann zwar Mehrphotonenabsorption auftreten, und einige spezialisierte wissenschaftliche Sensoren nutzen interne Verstärkung zur Elektronenmultiplikation - beides fällt jedoch außerhalb der Standardgrenzen industrieller Bildverarbeitungs-Hardware.
Nicht zwangsläufig. Eine hohe QE ist zwar entscheidend, doch die Kamera muss zugleich einen geringen Dunkelstrom und ein niedriges Ausleserauschen aufweisen. Wenn ein Sensor Licht zwar effizient umwandelt, beim Auslesen aber zu viel elektronisches Rauschen erzeugt, bleibt das Bild unter Schwachlichtbedingungen trotzdem schlecht.
Sehen Sie sich die spektrale Empfindlichkeitskurve im Datenblatt der Kamera an. Erreicht die QE des Sensors ihren Höchstwert bei 525 nm, sorgt eine grüne LED-Beleuchtung für die effizienteste Lichtsammlung. So können Sie kürzere Belichtungszeiten verwenden oder die Blende weiter schließen, um mehr Schärfentiefe zu erhalten.
