Anschluss von Strobe und GP Out
Die Strobe (Blitzlicht) und Strobe Anschlüsse an den The Imaging Source Kameras sind Open Drain Ausgänge. In ganz einfachen Worten: diese Ausgänge arbeiten wie ein Schalter. Daher kann, ohne dass Strom und ein Widerstand angeschlossen werden, nichts gemessen werden.

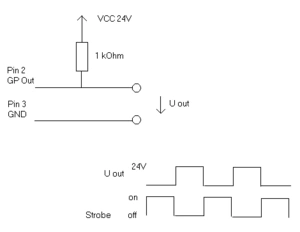

Es werden ein Pull-Up Widerstand und maximal 24V DC an den Ausgang angeschlossen:
Die maximale Stromstärke darf 200mA nicht überschreiten.
Die Pinbelegungen für ältere Kameras kann unter "Kamera-Anwendungshinweise" auf unserer Seite Anwendungshinweise gefunden werden. Die Pinbelegung der neueren Kameras ist im Technical Reference Manual unter "Dokumentation" bei der jeweiligen Kamera angegeben.

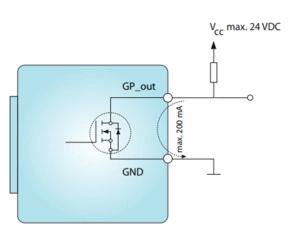

Eine weitere Beispielschaltung ist:
Die Pin-Nummern können bei einigen Kameras unterschiedlich sein. Das Verhältnis von "Uout" zu "Strobe" hängt von der Polarität des Strobe, bzw. der "Line Invert" Eigenschaft der Kamera ab.
Für Fragen können Sie uns direkt unter TIS Kontaktformular ansprechen.
