Wie installiere ich ein M12-Objektiv und ein IP67-Tubus an einer IP67-Kamera

Die Installationsanweisungen in diesem Artikel setzen die Verwendung einer IP67-Kamera von The Imaging Source voraus, beispielsweise einer Visus GigE IP67, Acuva GMSL2 IP67 oder 36C FPD-Link III IP67.

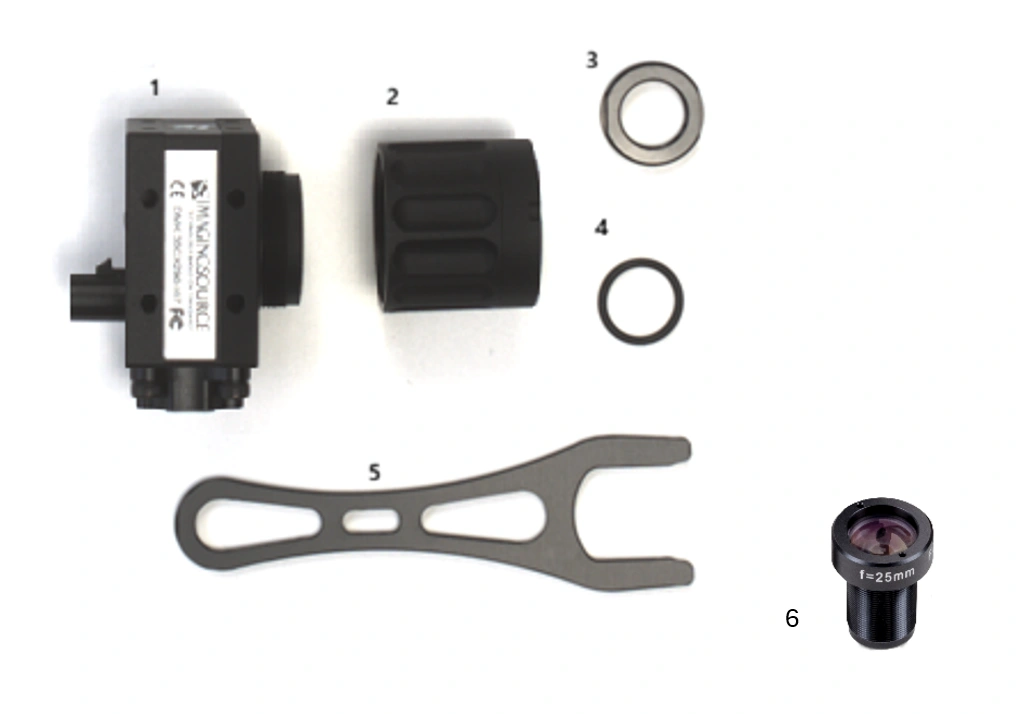

Wir gehen davon aus, dass die folgenden Komponenten verfügbar sind:

1. Eine IP67-Kamera von The Imaging Source (hier: Acuva GMSL2)

2. Ein IP67-Tubus (muss möglicherweise separat bestellt werden)

3. Kontermutter

4. O-Ring

5. Schraubenschlüssel für die Kontermutter

6. M12-S-Mount-Objektiv (separat zu bestellen)

(1) Bringen Sie die beigefügte Kontermutter und den O-Ring auf dem M12-Gewinde des S-Mount Objektivs an:

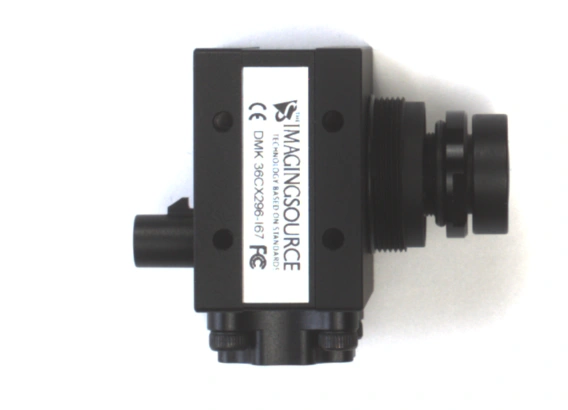

(2) Schrauben Sie diese Kombination in die M12-Öffnung der Kamera ein, bis der gewünschte Arbeitsabstand fokussiert ist.

(3) Um die Position dauerhaft zu halten, schrauben Sie die Kontermutter gegen den M12-Sockel der Kamera. Nutzen Sie hierfür den mitgelieferten Schraubenschlüssel.

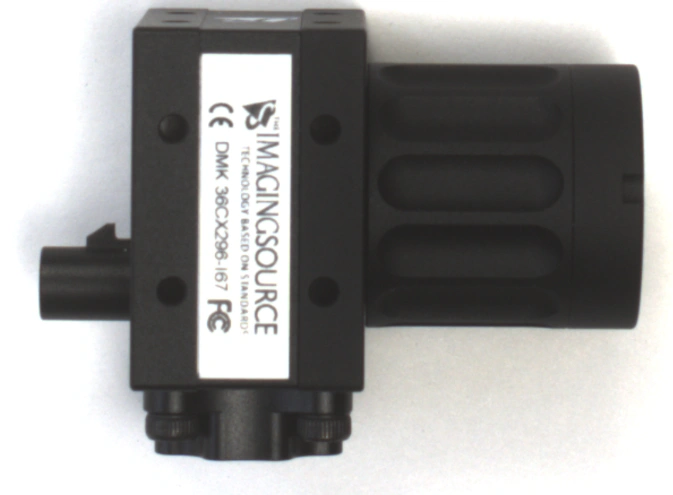

(4) Wenn sich das gekonterte M12 S-Mount Objektiv in der richtigen Position befindet, schrauben Sie den Objektivtubus wieder auf die Kamera. Der Objektivtubus muss ganz bis zum spürbaren Anschlag auf das Kameragehäuse aufgeschraubt werden, um die IP67 Dichtigkeit zu gewährleisten:

Das war's!
