- 47G-Serie Farb-Platinenkamera
- GigE-Schnittstelle (RJ45)
- 1/1,8 inch OnSemi CMOS AR2020 Sensor
- 5.120×3.840 (19,7 MP), bis 6 fps
- Pixelgröße: H: 1,4 µm, V: 1,4 µm
- Sensorgröße: 7,2 mm x 5,4 mm
- Sensor diagonal: 9,0 mm
- Rolling Shutter
- Trigger- und I/O-Eingaben
- Nur 36×38×17 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
- Optik
| Allgemeines Verhalten | |
| Dynamikbereich | 10 bit |
| Auflösung | 5.120×3.840 (19,7 MP) |
| Bildrate | 6 fps |
| Ausgabeformat des Videos | 8-Bit Bayer (GR), 12-Bit Bayer Packed (GR), 16-Bit Bayer (GR), YUV 4:2:2, YUV 4:1:1, YUV 4:1:1, 8-Bit Monochrome, 12-Bit Packed Monochrome, 16-Bit Monochrome |
| Schnittstelle (optisch) | |
| Sensortyp | CMOS |
| Spezifikation des Sensors | OnSemi AR2020 |
| Shutter | Rolling |
| Format | 1/1,8 inch |
| Pixelgröße | H: 1,4 µm, V: 1,4 µm |
| Sensorgröße | H: 7,2 mm, V: 5,4 mm |
| Sensor diagonal | 9,0 mm |
| Objektivanschluss | M12x0.5, optional |
| Schnittstelle (elektrisch) | |
| Schnittstelle | GigE |
| Versorgungsspannung | 4,75 VDC bis 25 VDC |
| Stromverbrauch | Ca. 150 mA @ 12 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 36 mm, B: 38 mm, L: 17 mm |
| Gewicht | 12 g |
| Anpassungen | |
| Shutter | 30 µs bis 1 s |
| Verstärkung | 0 dB bis 47,63 dB |
| Umgebung | |
| Platinentemperatur (Betrieb) | 0 °C bis 70 °C |
| Temperatur (Lagerung) | -20 °C bis 80 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |
DFM 47GR2020-ML Data Sheet | | 1.0 | Juni 2025 |
 |

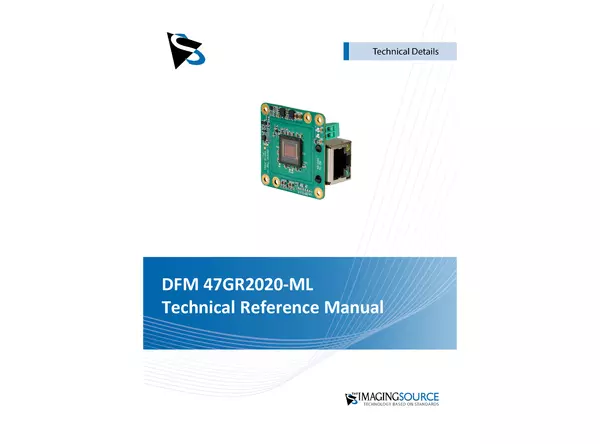

DFM 47GR2020-ML Technical Reference Manual | | 1.1 | Juli 2025 |
 |
The Imaging Source Catalog | neu | 2026.03 | März 2026 |
 |
Industrial Cameras: GigE Camera Start Up | | 1.0 | März 2018 |
 |
STEP File (DxM 47GR2020-ML) | | 1.0 | Juni 2025 |
 |
GenTL Producer für GigE Vision Cameras (Windows / Linux) | | 1.5.2.1108 |  |
Okt. 2025 |
 |
GenTL Producer für USB3 Vision Cameras (Windows / Linux) | neu | 1.6.0.894 | |
März 2026 |
 |
GenTL Producer für Non-GenICam Cameras (DirectShow) | | 2.0.0.390 | |
März 2024 |
 |
GenTL Producer für Non-GenICam Cameras (V4L2) | | 1.0.0.144 | |
Jan. 2025 |
 |
Geräte-Treiber für GigE-Kameras | | 3.9.0.4670 | |
Okt. 2025 |
 |
IC Imaging Control 4 SDK (Windows / Linux) | | 1.4.0.3240 | |
Okt. 2025 |
 |
IC Imaging Control C++ Klassenbibliothek für C++ Projekte | | 3.5.7 | |
Dez. 2022 |
 |
IC Imaging Control .NET Component für C# and VB.NET Projekte | | 3.5.7 | |
Dez. 2022 |
 |
IC Imaging Control C Library | | 3.4.0.51 | |
Nov. 2017 |
 |
IC Barcode - 1D und 2D Barcodeleser für IC Imaging Control | | 1.1.0.704 | |
März 2021 |
 |
IC Barcode für Linux AMD64/x64 | | 1.1.0.703 |  |
März 2021 |
 |
IC Barcode für Linux ARM 64 Bit | | 1.1.0.703 | |
März 2021 |
 |
tiscamera Kamerabibliothek für Ubuntu 18.04 und 22.04 64 bit auf x64 Architektur | | 1.1.1.4142 | |
Apr. 2023 |
 |
tiscamera Kamerabibliothek für Ubuntu 20.04 64 bit auf x64 Architektur | | 1.1.1.4142 | |
Apr. 2023 |
 |
tiscamera Kamerabibliothek für ARM 64 Ubuntu 18.04 and 22.04 64 Bit | | 1.1.1.4142 | |
Apr. 2023 |
 |
tiscamera Kamerabibliothek für ARM 64 Ubuntu 20.04 64 Bit | | 1.1.1.4142 | |
Apr. 2023 |
 |
tiscamera Development Paket | | 1.1.0.4139 | |
Apr. 2023 |
 |
IC Capture - Bild-Akquisition und Bild-Vermessung | | 4.1.0.720 | |
Nov. 2025 |
 |
IC Measure - Manuelles On-Screen-Vermessen und Bildakquise | | 4.0.0.219 | |
Mai 2024 |
 |
IC Measure für AMD 64 Linux | | 3.0.0.503 | |
Juni 2023 |
 |
IC Measure für ARM 64 Linux | | 3.0.0.503 | |
Juni 2023 |
 |
tcamdutils für Linux on x64 | | 1.0.0.560 | |
Juni 2022 |
 |
tcamdutils für Linux ARM64 | | 1.0.0.560 | |
Juni 2022 |
 |
tcamdutils-cuda GPU beschleunigte Bildverarbeitung auf NVIDIA® Tegra | | 1.2.0.397 | |
Juli 2022 |
 |
tcamtegrasrc für MIPI und FPD Link Kameras auf NVIDIA® Tegra | | 1.2.0.398 | |
Juli 2022 |
 |
tiscamera Linux 32 bit Kamerbibliothek tiscamera für ARMHF Architekturen | | 1.1.0.4139 | |
Apr. 2023 |
 |
tcamdutils 32 bit für Raspberry PI OS | | 1.0.0.560 | |
Juni 2022 |
 |
Raspberry PI GStreamer Modul für The Imaging Source MIPI Kameras | | 1.3.0.662 | |
Jan. 2023 |
 |
tcamprop für Raspberry PI OS | | 0.1.0 | |
März 2021 |
|
tiscamera Kamerabibliothek für Ubuntu 18.04 und 22.04 64 bit auf x64 Architektur | | 1.1.1.4142 | |
Apr. 2023 |
|
tiscamera Kamerabibliothek für Ubuntu 20.04 64 bit auf x64 Architektur | | 1.1.1.4142 | |
Apr. 2023 |
|
tiscamera Kamerabibliothek für ARM 64 Ubuntu 18.04 and 22.04 64 Bit | | 1.1.1.4142 | |
Apr. 2023 |
|
tiscamera Kamerabibliothek für ARM 64 Ubuntu 20.04 64 Bit | | 1.1.1.4142 | |
Apr. 2023 |
 |
TWAIN Source für IC Imaging Control | | 3.0.0.144 | |
Feb. 2021 |
 |
Cognex VisionPro AIK Plugin für IC Imaging Control | | 3.4.2.0 | |
Juli 2019 |
 |
LabVIEW Extension für IC Imaging Control | | 3.4.0.41 | |
Sept. 2019 |
 |
IC Matlab Plugin für Matlab ab Version R2013b. | | 3.4.0.58 | |
Nov. 2017 |
 |
IC NeuroCheck Treiber für NeuroCheck 6.2 | | 1.1.0.122 | |
Juni 2021 |
 |
IC Express - Hochgeschwindigkeits-Bildaufnahme und speichern der Bilder in einzelne Dateien | | 1.1.0.23 | |
Juli 2019 |
 |
Processor Idle State Manager | | 2.2.0.2 | |
März 2014 |
 |
Hotpixel-Korrektur | | 4.0. | |
Juli 2019 |
 |
IC Fullscreen Presenter - Videoanzeige auf dem kompletten Bildschirm | | 1.3.0.0 | |
Jan. 2023 |
 |
IC Line Profiler | | 1.1.0.9 | |
Aug. 2014 |
 |
Fußschalter Software für IC Capture | | 1.0.0.9 | |
Sept. 2014 |
 |
Demoimage für NVIDIA® Jetson Nano™ Development Kits | | 1.0.5 | |
Feb. 2022 |
 |
Demoimage für NVIDIA® Jetson Xavier NX™ Development Kits | | 1.0.5 | |
Feb. 2022 |
 |
Demoimage für Raspberry Pi 4 B Development Kits | | 1.0.0 | |
März 2021 |
