- 47G-Serie Farb-Platinenkamera
- GigE-Schnittstelle (RJ45)
- 1/1,8 inch Sony Pregius S IMX568 Sensor
- 2.448×2.048 (5 MP), bis 23 fps
- Pixelgröße: H: 2,74 µm, V: 2,74 µm
- Sensorgröße: 6,7 mm x 5,6 mm
- Sensor diagonal: 8,7 mm
- Global Shutter
- Trigger- und I/O-Eingaben
- Nur 36×38×17 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
- Optik
| Allgemeines Verhalten | |
| Dynamikbereich | 12 bit |
| Auflösung | 2.448×2.048 (5 MP) |
| Bildrate | 23 fps |
| Ausgabeformat des Videos | 8-Bit Bayer (GB), 12-Bit Bayer Packed (GB), 16-Bit Bayer (GB), YUV 4:2:2, YUV 4:1:1, YUV 4:1:1, RGB24, 8-Bit Monochrome, 12-Bit Packed Monochrome, 16-Bit Monochrome |
| Schnittstelle (optisch) | |
| Sensortyp | Pregius S |
| Spezifikation des Sensors | Sony IMX568 |
| Shutter | Global |
| Format | 1/1,8 inch |
| Pixelgröße | H: 2,74 µm, V: 2,74 µm |
| Sensorgröße | H: 6,7 mm, V: 5,6 mm |
| Sensor diagonal | 8,7 mm |
| Objektivanschluss | M12x0.5, optional |
| Schnittstelle (elektrisch) | |
| Schnittstelle | GigE |
| Versorgungsspannung | 4,75 VDC bis 25 VDC |
| Stromverbrauch | Ca. 170 mA @ 12 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 36 mm, B: 38 mm, L: 17 mm |
| Gewicht | 12 g |
| Anpassungen | |
| Shutter | 18 µs bis 4 s |
| Verstärkung | 0 dB bis 48 dB |
| Umgebung | |
| Platinentemperatur (Betrieb) | 0 °C bis 70 °C |
| Temperatur (Lagerung) | -20 °C bis 80 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |

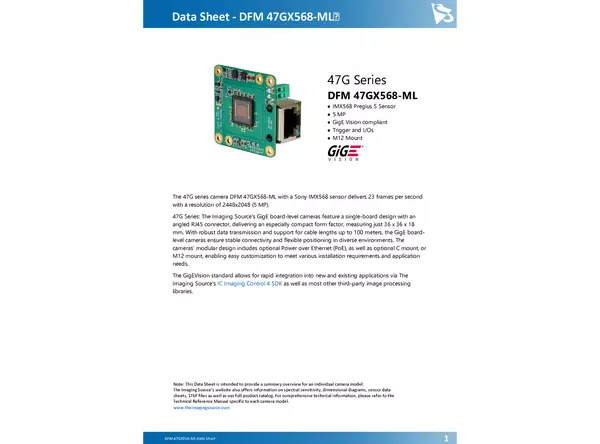

DFM 47GX568-ML Data Sheet | | 1.0 | Nov. 2025 |
 |

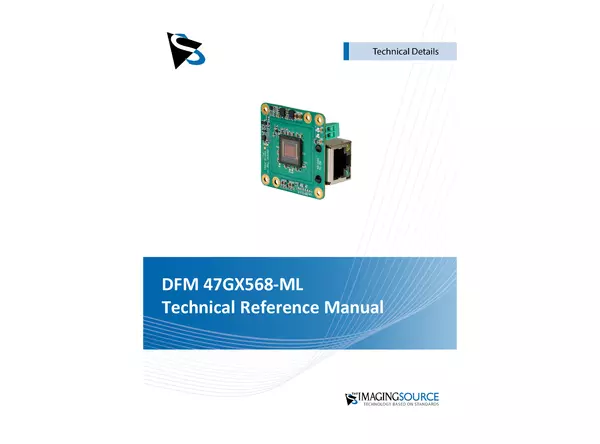

DFM 47GX568-ML Technical Reference Manual | | 1.0 | Nov. 2025 |
 |
