- Z-Serie Monochrom-Zoom-Kamera
- GigE-Schnittstelle (RJ45), PoE
- 1/2,5 inch onsemi CMOS AR0522 Sensor
- Motorzoom: 5,1 mm bis 57,3 mm
- 2.592×1.944 (5 MP), bis 22 fps
- Pixelgröße: H: 2,2 µm, V: 2,2 µm
- Sensorgröße: 5,7 mm x 4,3 mm
- Sensor diagonal: 7,1 mm
- Rolling Shutter
- Trigger- und I/O-Eingaben
- Nur 50×50×105 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
- Optik
| Allgemeines Verhalten | |
| Vision-Standard |  |
| Dynamikbereich | 12 bit |
| Auflösung | 2.592×1.944 (5 MP) |
| Bildrate | 22 fps |
| Ausgabeformat des Videos | 8-Bit Monochrome, 12-Bit Packed Monochrome, 16-Bit Monochrome |
| Schutzart | |
| Schutzklasse | IP30 |
| Schnittstelle (optisch) | |
| IR-Sperrfilter | (abnehmbar) |
| Sensortyp | CMOS |
| Spezifikation des Sensors | onsemi AR0522 |
| Shutter | Rolling |
| Format | 1/2,5 inch |
| Pixelgröße | H: 2,2 µm, V: 2,2 µm |
| Sensorgröße | H: 5,7 mm, V: 4,3 mm |
| Sensor diagonal | 7,1 mm |
| Brennweite | 5,1 mm (wide) bis 57,3 mm (tele) |
| F-Stop | 1,6 (wide) bis 2,8 (tele) |
| MOD | 1 cm (wide) bis 50 cm (tele) |
| Fokus | automatisch und manuell |
| Blende | automatisch und manuell |
| Objektiv | integriert |
| Schnittstelle (elektrisch) | |
| Schnittstelle | Gigabit-Ethernet (RJ45), PoE |
| Versorgungsspannung | 9 VDC bis 27 VDC oder POE: 48 VDC bis 56 VDC |
| Stromverbrauch | Ca. 400 mA @ 12 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 50 mm, B: 50 mm, L: 105 mm |
| Gewicht | 350 g |
| Anpassungen | |
| Shutter | 100 µs bis 30 s |
| Verstärkung | 0 dB bis 11,81 dB |
| Umgebung | |
| Gehäusetemperatur (Betrieb) | -5 °C bis 45 °C |
| Temperatur (Lagerung) | -20 °C bis 60 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |
DMK 39GR0522-Z12 Data Sheet | | 1.0 | Nov. 2024 |
 |
Industriekameras Bedienungsanleitung | | 1.1 | Dez. 2025 |
 |

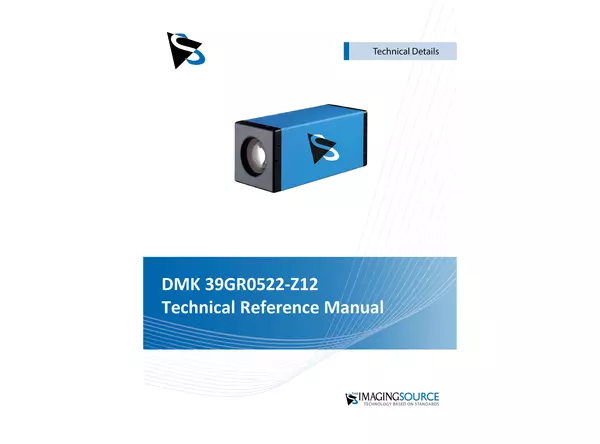

DMK 39GR0522-Z12 Technical Reference Manual | | 1.2 | Apr. 2025 |
 |
